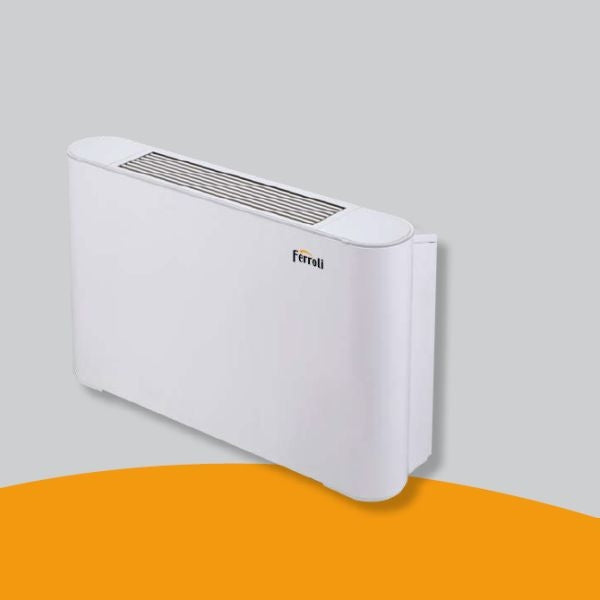

Ferroli Gebläsekonvektor FAN Coil Joker TOP 3V VM350 JOLLYTOP-VM350

Ferroli Jolly TOP - Gebläsekonvektor mit Radialventilator Achtung: die Steuerung muss separat ALS Zubehör erworben werden.

Der Ventilatorkonvektor FAN Coil Ferroli Serie Jolly TOP 3V VM350 ist ein Vetilkonvektor mit Radialventilator

Die neue Serie Jolly TOP 3V VM350 umfasst Gebläsekonvektoren mit Zentrifugalgebläse mit 3-Gang-Wechselstrommotor. Die Gebläsekonvektoren der Serie Jolly TOP 3V VM350 zeichnen sich durch eine maximale Tiefe von 200 mm und in der Ausführung mit Mantel durch eine besonders attraktive Ästhetik aus und eignen sich für Heizungs- und Klimaanwendungen im Wohnbereich.

Die Serie ist in 5 Größen mit Kühlleistungen von 1,65 bis 6,00 kW und Luftströmen von 255 bis 1300 m3/h erhältlich. In der Standardversion wird der Gebläsekonvektor mit einer einzigen 3-Wege-Wärmetauscherbatterie angeboten, mit der im Falle von 4-Rohr-Anlagen eine zusätzliche 1-Wege-Batterie kombiniert werden kann. Die Gebläseeinheit besteht aus doppelt angesaugten Radialventilatoren mit Schaufeln, die in der Länge entwickelt wurden, um eine hohe Durchflussrate bei geringer Drehzahl zu erreichen. Erhältlich in zwei Versionen, VM mit Mantel und VN ohne Mantel für Einbauanwendungen.

Die VM ist ein Ventilatorkonvektor mit Saugmantel von unten und besteht aus einem Abdeckmantel aus Blech, einem Vorlaufgitter mit Türen für den Zugang zur möglichen Steuerung aus thermoplastischem Material und einem regenerierbaren Luftfilter, der sich auf einem Metallrahmen befindet, der auf Führungen im unteren Teil des Rahmens untergebracht ist;die VN ist ein ummantelfreier Gebläsekonvektor für Einbauanwendungen. Ohne Abdeckmantel mit regenerierbarem Luftfilter auf einem Metallrahmen, der auf Führungen im unteren Teil des Rahmens untergebracht ist. Die Einheiten können sowohl in vertikaler als auch in horizontaler Position installiert werden.

Die Tragstruktur besteht aus verzinktem Blech mit ausreichender Dicke. Auf der Rückseite befinden sich Ösen zur Befestigung des Gerätes. Bei Modellen ohne Abdeckmantel ist vorne montiert eine Verschlussplatte der Gebläseeinheit vorgesehen.Die Batterie mit 3 Reihen aus Kupferrohr und Rippen aus Kupferrohr und Rippen aus Aluminium wird durch mechanische Ausdehnung der Rohre blockiert. Die Kollektoren im oberen Teil der Batterie sind mit Entlüftungen für die Luft ausgestattet, während sie im unteren Teil einen Wasserablasshahn * haben.

* Der Standard-Hydraulikanschluss für die Batterie ist links. Es ist jedoch möglich, die Batterie zu drehen und nach rechts zu ändern (siehe Installationsanleitung).

Die Kondensatauffangwanne besteht aus thermoplastischem Material, um Korrosion zu vermeiden. Sie ermöglicht die Installation der Maschine sowohl vertikal als auch horizontal. Insbesondere bei der horizontalen Installation ermöglicht seine Form das Auffangen von Kondenswassertropfen, die sich während des Kaltbetriebs an den Kollektoren bilden.Die Ablassöffnung wird direkt aus der Kondensatwanne abgeleitet und ermöglicht deren Beseitigung während des Kaltbetriebs. Es ist auf beiden Seiten der Maschine vorhanden, um die Drehung der Batterie zu erleichtern.

Der Ventilatormotor für die Version I ist vom Typ DC Brushless mit stufenloser Geschwindigkeitsregelung mit hohem Wirkungsgrad und ist direkt mit den Ventilatoren gekoppelt und von elastischen Stützen gedämpft; für die Version 3V ist er vor Überlast geschützt, verfügt über drei Geschwindigkeiten mit immer eingeschaltetem Fahrkondensator, der direkt mit den Ventilatoren gekoppelt ist und von elastischen Stützen gedämpft wird. Der Luftfilter lässt sich durch einfaches Waschen mit Wasser leicht herausziehen und regenerieren.

Der Abdeckmantel für das VM-Modell besteht aus Stahlblech, das mit Epoxidpulvern lackiert ist, um eine hohe Korrosionsbeständigkeit zu gewährleisten, und aus thermoplastischem Anti-UV-Material, um eine Beständigkeit gegen ultraviolette Strahlen zu gewährleisten. Im oberen Teil befinden sich die Gitter für die Luftverteilung und die Tür für den Zugang zum Bedienfeld, beide aus thermoplastischem Anti-UV-Material.

Technische Daten

• V-ph-Hz-Versorgung 230-1-50
• Gesamtkühlleistung max/med/min kW 3,85/3,19/2,46
• Heizleistung max/med/min kW 4,1/3,3/2,48
• Allgemeine Daten
• Luftdurchsatz max/med/min m³/h 595/447/319
• Leistungsaufnahme max/med/min W 51/32/19
• Stromaufnahme max/med/min A 0,22/0,14/0,08
• Schallleistung max/med/min dB(A) 52/44/36
• Abmessungen
• HxBxT 495x1240x200 mm
• Scheda-jollytop.pdf
