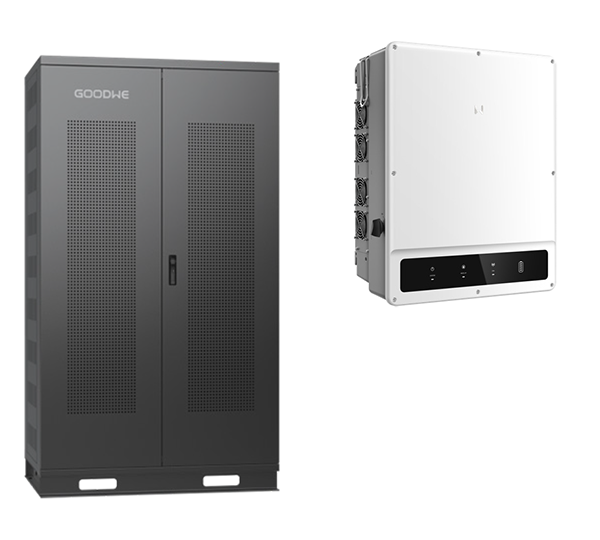

Goodwe - Lynx C LX C120-10 + 50K-ET-10
Artikel-Nr.: 0161588
- Auf Lager
Produktinformationen:
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9,(E)
Beförderungskategorie 2
Bei Verschaltung von mehreren Geräten wird der EZlink 3000 als Steuereinheit benötigt.
Zur Umschaltung im Ersatzstrombetrieb ist die Goodwe STS-Box zu ergänzen.
Die Herstellervorgaben zu Aufstellungsort und Installation sind zu beachten. Insbesondere zu Lagerung und Montage der Speichermodule.
Bitte prüfen sie anhand ihrer projektspezifischen Eckdaten und geplanter Komponenten die Notwendigkeit eines externen EMS um z.B. die geforderten Regelschnittstellen bereitzustellen. Dieses ist ggf. noch separat zu ergänzen. Wir sind gerne bei der Auswahl passender Anbieter behilflich.
Der Smart Meter GM330 liegt bei. Geeignete Messwandler sind noch zu ergänzen.
Mit dieser Kombi geht die nächste Leistungsklasse für Gewerbeanwendungen an den Start: der Goodwe Lynx C Hochvoltspeicher mit den neuen großen ET Hybriden mit 40 und 50 kW. Die entsprechende Ausstattung mit bis zu 4 MPP Trackern, hohen Eingangsströmen Überspannungsschutz und AFCI schafft die nötige Flexibilität. Das System ist sowohl netzparallel als auch netzunabhängig einsetzbar und kann zudem parallel verschalten werden. Als Speicher stellt Goodwe den großen ETs den Lynx C Commercial-Storage in verschiedenen Kapazitätsausführungen zur Seite. So können mit dem System verschiedene Szenarien wie Eigenverbrauch, Peak-Shaving, Time-of-use und Netzstützung umgesetzt werden. Kombiniert mit der STS-Box (Static Transfer Switch) ist auch im Backup-Betrieb eine gewohnt zuverlässige Umschaltung auf USV Niveau gegeben.
Produktvorteile:
• Hybride in neuen, attraktiven Leistungsklassen
• Bis zu 42 A Eingangsstrom pro MPPT
• Überspannungsschutz DC Typ 1+2 / AC Typ 2 integriert
• Mit der STS Box schnelle Umschaltung in den Ersatzstrombetrieb < 10ms
• Speicher 3-fach kaskadierbar
Produkteigenschaften System:
• AC-Leistung: 50 kW
• Netzanschluss: 400V, 3-phasig
• Anzahl MPPT: 4
• DC Eingangsstrom pro MPPT: 42+32+42+32 A
• Anschlüsse Speicher: 1
• Kommunikation: Wifi, LAN, 4G, RS485
• Schutzklasse: IP66
• Kühlung: aktiv
• Abmessungen: 520 x 660 x 260 mm (B x H x T)
• Gewicht: 65,0 kg
• WIFI-LAN Dongle + Smart Meter GM330 im Lieferumfang enthalten
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 119,81 kWh
• Zeitfenster Erweiterung: unbegrenzt (noch in Klärung)
• Kaskadierbar: bis zu 3 Einheiten parallel
• Ladestrom: 100 A
• Zellchemie: LFP
• Nennspannung: 499,2 V
• Kommunikation: CAN + RS485
• Kühlung: aktiv
• Schutzklasse: IP21
• Abmessungen: 1650 x 1155 x 730 mm (H x B x T)
• Gewicht: gesamt 1280,0 kg, Speichermodul je 80,0 kg
Fazit:
Diese Kombi mit großen Hybriden und passendem Speicher ist ein idealer Baustein für verschiedenste Anwendungsfälle. Auch die Backup-Funktion mit der Goodwe STS Box öffnet neue Türen.
Lieferumfang:
• 1 x Goodwe GW50K-ET Hybrid-WR, inkl. Dongle (Artikel 0158484)
• 13 x Goodwe Lynx C LX Speichermodul C9.2 (Artikel 0158533)
• 1 x GoodWe Lynx C 120, Cabinet + BCU (Artikel 0161529)
| Topologie: | Trafolos |
| Einspeisephasen: | 3 |
| Max. Eingangsspannung DC (V): | 1.000,00 |
| Europäischer Wirkungsgrad (%): | 97,50 |
| Max. Wirkungsgrad (%): | 98,10 |
| Spannungslage zur Batterie: | High Voltage |
| AC Nennleistung (kW): | 50,00 |
| Max. DC Anschlussleistung (kWp): | 75,00 |
| Gehäuseschutzklasse: | IP21 |
| Display: | ohne Display |
| Max. AC Leistung (kVA): | 55,00 |
| Schnittstellen: | RS485, W-Lan |
| Anzahl der MPP-Tracker (Stk): | 4 |
| Wechselrichtertyp: | Hybridwechselrichter |
| Integrierter DC Schalter: | Ja |
| Integrierter AC Schalter: | nein |
| Max. Temperatur der Umgebung (°C): | 45 |
| Starteingangsspannung (V): | 200 |
| Max. MPP-Eingangsspannung (V): | 850,00 |
| Min. MPP-Eingangsspannung (V): | 165,00 |
| Gewerbliches System: | ja |
| Max. Ausgangsstrom (A): | 75,80 |
| Max. Kurzschlussstrom gesamt (A): | 194,00 |
| Max. Kurzschlussstrom pro MPPT (A): | 55/42/55/42 |
| Cos phi.: | +/- 0,8, +/- 0,9, 1 |
| AC Netzfrequenz (Hz).: | 50/60 |
| AC Netzspannung (V): | 380, 400 |
| AC Überspannungsschutz: | Typ 2 |
| DC Überspannungsschutz: | Typ 2 |
| Gesamtanzahl Stringeingänge: | 8 |
| Max. Eingangsstrom gesamt DC (A): | 148,00 |
| Spannungslage zur Batterie.: | High Voltage |
| Einspeisephasen.: | 3 |
| AC Netzfrequenz (Hz)..: | 50, 60 |
| Max. Eingangsstromstärke pro MPPT (A): | 42/32/42/32 |
| Zellchemie der Batterie: | LFP |
| Nutzbare Kapazität (kWh): | 119,81 |
| Intrastat Ursprungsland: | China |
| Intrastat Warennummer (HS-Code): | 85076000 |
| Gefahrgut UN-Nr.: | 3480 |
| Hersteller: | GoodWe |
| Klassifizierungscode: | M4 |
| Gefahrgut Klasse: | 9 |
| Gefahrgut Transportkategorie: | 2 |
| Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode: | (E) |
| Gefahrgut Verpackung: | 4G |
| Marke: | GoodWe |
| Kompatible Speicherhersteller: | Goodwe |
| Hersteller.: | GoodWe |
| Gefahrgut Gewicht (Netto) (kg): | 1.105,000 |
| Hersteller Artikelbezeichnung: | Lynx C LX C120-10*50K-ET-10 |
| Herstellerbezeichnung: : | Lynx C LX C120-10 + 50K-ET-10 |
| Gewicht ohne Verpackung (kg): | 1.375,000 |
