Grünbeck Druckerhöhungsanlage GENO-FU 16/70-1 N -Art. 730590
Artikel-Nr.: 730590
Teilen via
- Aktuell verfügbar
Technische Daten

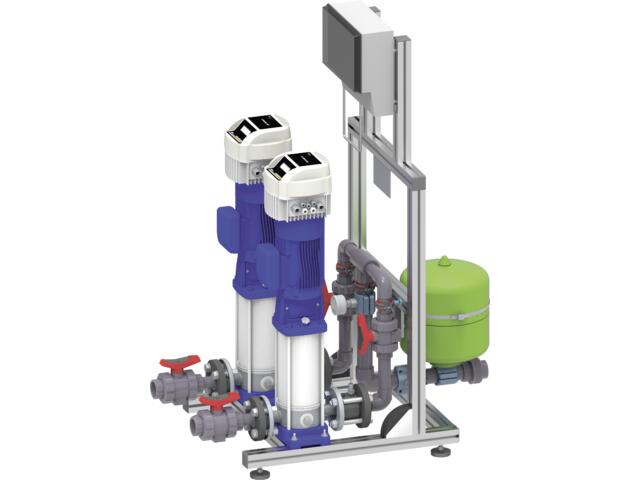

Grünbeck Druckerhöhungsanlage GENO-FU 16/70-1 N
bestehend aus:
1 vertikale, mehrstufige und normalsau-
gende, Edelstahl-HD-Kreiselpumpe in
geräuscharmer Ausführung
1 Antrieb durch direkt gekoppelte
oberflächengekühlte Drehstrom-Elek-
tromotor-Frequenzmformereinheit, Effi-
zienzklasse IE3, Schutzart IP 55
1 integrierte Regeleinheit mit Mikropro-
zessorsteuerung und 2-zeiligem LCD-
Display für:
- anwenderfreundliche Regelung der
Pumpe auf konstanten Druck (ein-
stellbar)bei variabler Fördermenge
- Verhinderung von Druckstößen durch
sanftes Hoch- und Tieflaufen
1 Drucktransmitter mit Ausgang 4-20 mA,
zur Messwertaufnahme und Übermittlung
an den Frequenzumformer
1 Schaltkasten Druckerhöhungsanlage
GENO-FU (400V/50Hz)
Ausstattung:
- 1 Hauptschalter
- 1 Zuleitungsanschluss 400V/50Hz
- 1 Netzanschluss für Druckerhöhungs-
pumpe
- 1 Anschlussvorbereitung für exter-
nen Trockenlaufschutz, z. B. Pe-
gel- oder Druckschalter
- 1 Anschlussvorbereitung für externe
Freigabe der Druckerhöhungsanlage
- 1 potenzialfreier Ausgang Pumpen-
störmeldung
- 1 potenzialfreier Ausgang Pumpen-
laufmeldung
1 zwangsdurchströmtes Membrandruckaus-
dehnungsgefäß nach DIN 4807 T5, KTW
und DVGW zur Reduzierung der Pumpen-
einschalthäufigkeit, Dämpfung von
Druckstößen und Verbesserung des Re-
gelverhaltens
1 komplette PVC-Verrohrung und Verkabe-
lung innerhalb der Druckerhöhungsanla-
ge
1 Absperrventil saugseitig
1 Rückflussverhinderer druckseitig
nach DVGW
1 Absperrventil druckseitig
1 Edelstahlmanometer 0 - 10 bar
1 Entleerventil druckseitig
Anlage komplett montiert auf einem Alu-
minium-Rahmengestell mit einstellbaren
Nivellierfüßen.
Technische Daten:
Werkstoffe : Edelstahl 1.4301/EPDM
Förderstrom : 8 m³/h bei 81,5 mWS
24 m³/h bei 44,2 mWS
Mediumtemperatur : 5 - 35 °C
Umgebungstempe-
Ratur : 5 - 40 °C
Anschlussleistung: 5,5 kW
Netzanschluss : 400 V/50 Hz
Schutzart : IP 55
Abmessungen
(LxBxH) : 1.280x540x1.370 mm
Anschlussnennweite
saugseitig : DN 65
druckseig : DN 50
