Grünbeck Druckerhöhungsanlage GENO-FU 16/70-2 N -Art. 730595
Artikel-Nr.: 730595
Teilen via
- Aktuell verfügbar
Technische Daten

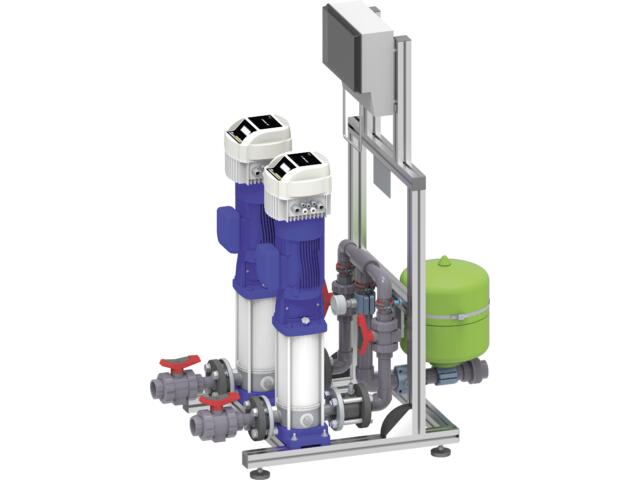

Grünbeck Druckerhöhungsanlage GENO-FU 16/70-2 N
bestehend aus:
2 vertikale, mehrstufige und normalsau-
gende, Edelstahl-HD-Kreiselpumpen in
geräuscharmer Ausführung
2 Antriebe durch direkt gekoppelte
oberflächengekühlte Drehstrom-Elek-
tromotor-Frequenzmformereinheiten,
Effizienzklasse IE3, Schutzart IP 55
2 integrierte Regeleinheiten mit Mikro-
prozessorsteuerung und 2-zeiligem LCD-
Display für:
- anwenderfreundliche Regelung der
Pumpe auf konstanten Druck (ein-
stellbar)bei variabler Fördermenge
- Verhinderung von Druckstößen durch
sanftes Hoch- und Tieflaufen
- automatischer Wechselbetrieb der
Pumpen durch einstellbares
Zeitintervall
- automatische Zuschaltung der
zweiten Pumpe bei Spitzenbedarf
- automatische Umschaltung bei Störung
einer Pumpe
2 Drucktransmitter mit Ausgang 4-20 mA,
zur Messwertaufnahme und Übermittlung
an den Frequenzumformer
1 Schaltkasten Druckerhöhungsanlage
GENO-FU (400V/50Hz)
Ausstattung:
- 1 Hauptschalter
- 1 Zuleitungsanschluss 400V/50Hz
- 2 Netzanschlüsse für Druckerhö-
hungspumpen
- 1 Anschlussvorbereitung für exter-
nen Trockenlaufschutz, z. B. Pe-
gel- oder Druckschalter
- 1 Anschlussvorbereitung für externe
Freigabe der Druckerhöhungsanlage
- 2 potenzialfreie Ausgänge für
Pumpenstörmeldungen
- 2 potenzialfreie Ausgänge für
Pumpenlaufmeldungen
1 zwangsdurchströmtes Membrandruckaus-
dehnungsgefäß nach DIN 4807 T5, KTW
und DVGW zur Reduzierung der Pumpen-
einschalthäufigkeit, Dämpfung von
Druckstößen und Verbesserung des Re-
gelverhaltens
1 komplette PVC-Verrohrung und Verkabe-
lung innerhalb der Druckerhöhungsanla-
ge
2 Absperrventile saugseitig
2 Rückflussverhinderer druckseitig
nach DVGW
2 Absperrventile druckseitig
1 Edelstahlmanometer 0 - 10 bar
1 Entleerventil druckseitig
Anlage komplett montiert auf einem Alu-
minium-Rahmengestell mit einstellbaren
Nivellierfüßen.
Technische Daten:
Werkstoffe : Edelstahl 1.4301/EPDM
Förderstrom : 8 m³/h bei 81,5 mWS
24 m³/h bei 44,2 mWS
Mediumtemperatur : 5 - 35 °C
Umgebungstempe-
ratur : 5 - 40 °C
Anschlussleistung: 11,0 kW
Netzanschluss : 400 V/50 Hz
Schutzart : IP 55
Abmessungen
(LxBxH) : 1.260x765x1.705 mm
Anschlussnennweite
saugseitig : DN 65
druckseig : DN 65
