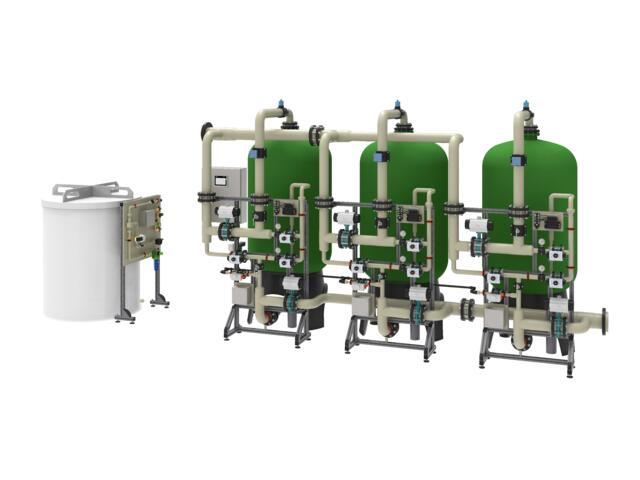

Grünbeck Enthärtungsanlage softliQ:XLA-3 100000 -Art. 506033000000
Artikel-Nr.: 506033000000
Teilen via
- Aktuell verfügbar
Technische Daten
Grünbeck Enthärtungsanlage softliQ:XLA-3 100000
Dreifachanlage für durchgehenden Weich-
wasserbetrieb (<0,1°dH) mit durchfluss-
mengenabhängiger Steuerung und Spar-
besalzung.
Bestehend aus:
3 Austauscherbehälter mit Kunststoff-
Doppelmantel, einschließlich Einbauten
Durchmesser : 1.226 mm
Gesamthöhe : 2.850 mm
erforderl. Raumhöhe : 3.150 mm
3 Füllungen hochwertiges, lebensmittel-
gerechtes Ionenaustauschermaterial
a 1.450 ltr.
1 Einzelventilsteuerung pro Austauscher
bestehend aus je 6 pneumatisch
gesteuerten Absperrklappen mit
Vorsteuerventilen, vormontiert auf
einem eloxierten Aluminiumrahmen-
gestell, komplett elektrisch verdrahtet
1 komplettes Rohrsystem aus PP
einschl. aller Form- und Verbindungs-
stücke zu den Austauscherbehältern.
Roh- und Weichwasserverrohrung auf dem
Aluminiumgestell vormontiert.
Je Austauscher 2 Probenahmeventile und
2 Manometer für Roh- und Weichwasser
1 verbindende Rohrleitung aus PP
zwischen den Anlagenracks
3 magnetisch-induktive Durchfluss-
sensoren, eingebaut in die Weich-
wasserleitung des jeweiligen
Ionenaustauschers
1 Salzsolebereiter bestehend aus:
1 Vorratsbehälter mit Deckel und
Überlauf
Salzvorrat : 3.100 kg
1 Pegelsteuerung
1 Sicherheitsschwimmer zur
Notabschaltung im Nachspeisemodus
1 Infrarot-Lichttaster als Voralarm
1 Regenerationseinheit
bestehend aus Trinkwasserfeinfilter
mit Druckminderer und Manometer,
Präzisionsinjektor zur Soleabsaugung,
elektrisches Membranventil zur
Abschaltung nach Solesaugen sowie 2
berührungslose Durchflusssensoren zur
Erfassung der Sole- und Gesamt-
besalzungsmenge, komplett vormontiert
auf einer Platte aus PP
1 Schaltkasten für die automatische
Steuerung der kompletten Anlage über
einfach zu bedienende SIEMENS-Steue-
rung, Regenerationsauslösung
sowie Anlagenumschaltung über Wasser-
mengenimpulsgeber oder Handauslösung
Anzeige des Betriebszustandes und
Einstellung aller systemrelevanten
Parameter über ein 7“-LCD-Touchpanel
Anzeige und Überwachung folgender
Anlagenparameter:
aktueller Betriebszustand, Uhrzeit,
Restkapazität, momentaner Durchfluss,
Stunden seit letzter Regeneration und
Fehlermeldung
Schalt- und Steuereinheit
komplett anschlussfertig intern ver-
drahtet und werkstattgeprüft, Schutz-
art IP 54
1 Wasserprüfeinrichtung "Gesamthärte"
Arbeitsweise:
2 Austauscher in Betrieb
1 Austauscher in Bereitschaft bzw.
Regeneration
Technische Daten:
Nenndurchfluss : 100,0 m³/h
Gesamtkapazität : 3x 4.350 °dH x m³
Anschluss Roh-/Weichwasser : 150 DN
Salzverbrauch/Regeneration: 145 kg
Kapazität pro kg Salz : 5,4 mol/kg
Betriebsüberdruck min.: 2,5 bar
Betriebsüberdruck max.: 8,0 bar
Wassertemperatur max.: 30,0 Grad C
