Grünbeck Euro-Systemtrenner GENO-DK 2-Maxi DN 100 -Art. 132475
Artikel-Nr.: 132475
Teilen via
- Aktuell verfügbar
Technische Daten

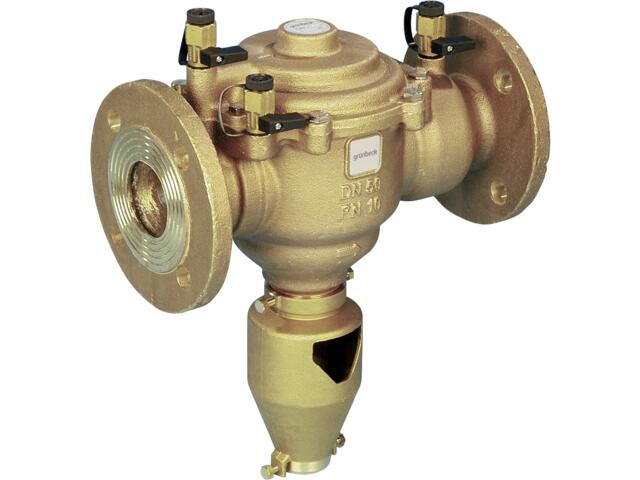

Grünbeck Euro-Systemtrenner GENO-DK 2-Maxi DN 100
Nach DIN 1988, Teil 4 sind Trinkwasser-
leitungen durch Einbau eines Rohr-/
Systemtrenners abzusichern, um das Zu-
rückfließen von Nichttrinkwasser zu ver-
hindern, falls die Gefahr einer Beein-
trächtigung oder Gefährdung besteht.
- DVGW-zertifiziert -
Ausführung:
Systemtrenner Bauart BA nach dem Drei-
kammernsystem
Einsatzbereich: bis Gefahrenklasse 4
gemäß DIN 1988, Teil 4.
Systemtrenner komplett mit Gehäuse aus
Rotguss, Anschlussflansch nach DIN 2533,
2 Rückschlagventile, 3 Manometeran-
schlüsse für Vor-, Mittel- und Nach-
druckzone, Tropfwasseranschluss, ein-
schließlich Bedienungsanleitung.
Technische Daten:
Anschlussflansch : 100 DN
Durchfluss max. : 80 m³/h
Kv-Wert : 122 m³/h
Ansprechdruck : autom. Einstellung
Nenndruck : 10 bar (Ü)
Betriebstemp. max. : 65 Grad C
Tropfwasseranschluss: 125 mm
Betriebsgewicht ca. : 32,5 kg
Einbaulänge ohne
Gegenflansch : 470 mm
Wandabstand
ab Rohrmitte : 160 mm
Fabrikat: Grünbeck
