Grünbeck Filteranlage GENO-mat F 600 A, WS Kühlwasserfiltration -Art. 241470.90
Artikel-Nr.: 241470.90
Teilen via
- Auf Lager
Technische Daten

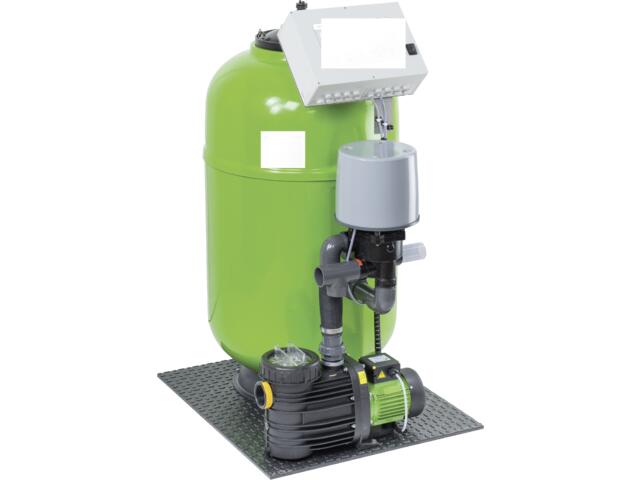

Grünbeck Filteranlage GENO-mat F 600 A, WS Kühlwasserfiltration
Filteranlage zur Teilstromfiltration
von drucklosem Kreislaufwasser,
in kompakter Bauweise, komplett auf
Montageplatte vormontiert, für voll-
automatischen Betrieb,
bestehend aus:
1 Filterbehälter aus GFK, mit Isophtal-
säureharz innenbeschichtet, einschl.
Handentlüftung.
1 Umwälzpumpe aus Kunststoff, geräusch-
arme, selbstansaugende Blockpumpe mit
integriertem Haar- und Fasernfänger in
Wechselstromausführung.
1 Automatik-Mehrwegeventil
betätigt über Stellmotor mit den
Stellungen -Filtern-Entleeren-Spülen
-Erstfiltrat- einschl. PVC-Verrohrung
mit flexiblen Anschlüssen und Mess-
wasseranschlussstück, einschl. PVC-
Klarsichtrohr zur Beobachtung des
Spülvorgangs.
1 Filtersteuerung Typ GENO-BW-tronic
zum vollautomatischen Betrieb
der Filteranlage über Zeitprogramm-
ierung sowie manueller Bedienung.
1 Anzeige und Bedienung über Folien-
tastatur und 4-zeiliges, hinterleuch-
tetes LC-Display, 6 Bedienersprachen
sind wählbar.
Folgende elektrische Anschlüsse
sind vorhanden:
1 Umwälzpumpe 230/400 V DS, max. 4 kW,
in Dreh- oder Wechselstromausführung
1 potentialfreier Sammelstörkontakt
Belastbarkeit 230 V / 4 A
1 Eingang für Strömungswächter
1 Eingang für max. Temperaturbegrenzer
3 Alarmeingänge für vorgeschaltete
Anlagenteile
1 Eingang für max. Pegel Abwasser-
hebeanlage
1 serielle Schnittstelle RS 485 zur
Ansteuerung eines Protokolldruckers,
Software-Update etc.
Kunststoff-Gehäuse, Schutzart IP 54
Maße (B x H x T): 361 x 254 x 115 mm
Technische Daten/Maße:
Gesamthöhe : 1.250 mm
Mindestraumhöhe : 1.600 mm
Aufstellmaß L x B : 915x700 mm
Leergewicht : 50 kg
Anschlussnennweite : DN 40
Filter/Rückspülleistung : 12/15 m³/h
Pumpenleistung : 14 m³/h
bei 8 m WS
Zulaufdruck max. : 0,3 bar
Ansaughöhe max. : 3 m
Filterbehälter Durchm. : 630 mm
Erforderliche Nennweite
Kanalanschluss : DN 100
Nenndruck max. : 2 bar
Zulaufhöhe Pumpen-
saugseite max. : 3 m
Wassertemperatur : 5-40 °C
Umgebungstemperatur : 5-35 °C
Spannungsversorgung : 230 V/50 Hz
Schutzart : IP 54
Absicherung bauseits : 10 A
Leistungsaufnahme : 0,97 kW
Förderhöhe der Pumpe : max. 14 mWS
Luftfeuchtigkeit max.
(nicht kondensierend) : 90 %
Fabrikat: Grünbeck
