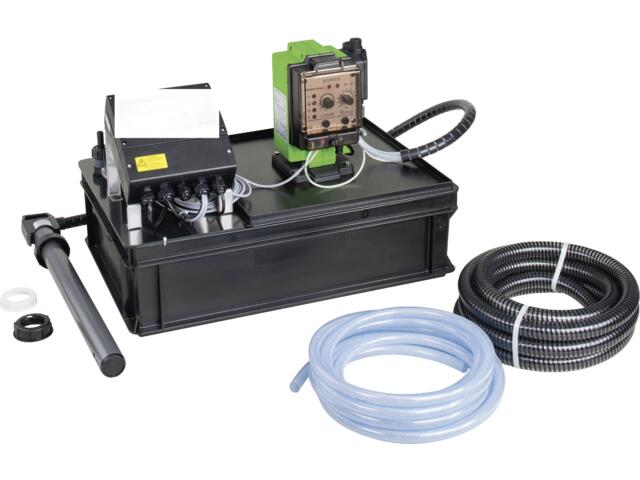

Grünbeck GENO-Neutra FNH-420-R - Art.410540
Artikel-Nr.: 410540
Teilen via
- Auf Lager
Technische Daten
Grünbeck GENO-Neutra FNH-420-R - Art.410540
Die pH-Wert geregelte Neutralisationsan-
lage GENO-Neutra FNH-420-R dient zur
Neutralisation (pH-Wert-Anhebung über
6,5) von Kondenswasser aus gas- und
ölbefeuerten Wärmeerzeugern (Brennwert-
kessel) und/oder Abgassystemen aus Alu-
minium, Edelstahl, Kunststoff, Graphit,
Glas und Keramik gemäß dem Arbeitsblatt
ATV-DVWK-A 251 und DVGW-Prüfgrundlagen.
Anlagenausführung:
1 Neutralisationsanlage GENO-Neutra
FNH-420-R als Kompaktanlage
bestehend aus:
1 Neutralisationsbehälter zur Bodenauf-
stellung
1 Kondensat Zulauf-Filtereinrichtung
3,5 Liter Aktivkohle-Füllung
1 Umwälzpumpe mit integriertem Dosier-
ventil
1 Verteilerstrecke
Technikkonsole mit
1 pH-Elektrode
1 Füllstandsonde mit 4 Schaltpegel
1 Förderpumpe mit Rückschlagventil
1 GENO-Neutra-matic zur Steuerung der
Neutralisationsanlage mit
2-Zeilen-Display zur Anzeige und Ein-
stellung der Betriebsparameter
pH-Wert, pH-min Alarm, pH-max Alarm,
Kesselabschaltung mit pot. freiem
Störmeldeausgang.
Auflagedeckel
1 GENODOS-Dosierpumpe mit Konsole zur
Wand- oder Bodenmontage
1 Anschluss-Set zur Dosierpumpe
2 Schlauchtüllen 25 mm mit
Überwurmutter 1"
1 Verschlusskappe 1"
3,5 m Dosierschlauch
1 Sauglanze mit integrierter Leermeldung
u. Vorwarnung
1 Kalibrierlösung pH 7
1 Kalibrierlösung pH 4
6 m Ablaufschlauch di=12mm
5 m Schlauch gewebeverstärkt di=25mm
kpl. im Karton verpackt
Technische Daten:
Max. Neutralisationsleistung: 420 L/h
Anschluss Zulauf : 25 DN
Überlauf : 25 DN
Ablauf : 12 DN
Höhe Zulauf-/Überlauf : 105 mm
Max. Förderhöhe : 3 m
Rückstauhöhe : 115 mm
max. Kondensat-
temperatur : 40°C
kurzzeitig : 50°C
Netzanschluss : 230V,50Hz
Schutzart : IP 54
Abmessung L/B/H [mm] :600/400/365
Fabrikat : Grünbeck
