GRUNDFOS Control DC 1x6-10A DOL 3x400V IM Art. 97900392

Control DC 1x6-10A DOL 3x400V IM

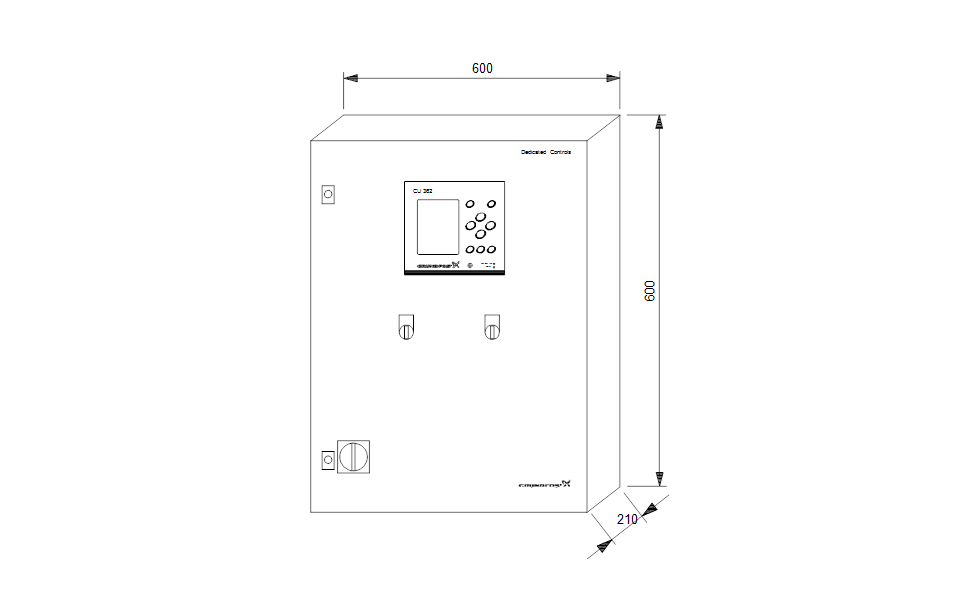

Steuerung mit Kommunikationsmöglichkeit für Gewerbeimmobilien oder Übergabepumpstationen mit einer oder zwei Abwasserpumpen, einem optionalem Tauchrührwerk und/oder einem Spülventil. Schaltschrank mit Hauptschalter und thermomagnetischem Schutzschalter.

Niveauerfassung Ein- und Ausschalten der Abwasserpumpen über

Schwimmerschalter
analogem Drucksensor oder
Ultraschallsensor.

Externe Kommunikation Kommunikation mit externen Geräten über

PC
Mobiltelefon
SCADA-System/Gebäudeleittechnik.

Folgende Grundfos CIM-Module werden unterstützt:

CIM 200 Modbus RTU kabelgebunden, RS-485
CIM 250 Modbus/SMS-Nachricht über GSM/GPRS
270 GRM* GSM/GPRS.

Produkteigenschaften und -vorteile Die Steuerung Grundfos Dedicated Controls bietet folgende Funktionen und Vorteile:

Grundfunktionen

Ein- und Ausschalten der Pumpe
Wechselbetrieb von zwei Pumpen
Überlauferkennung
Überlauferfassung
Alarm- und Warnmeldungen
Modernes Alarmprogramm
Ein- und Ausschaltverzögerungen
Freie Sprachwahl

Weitere Funktionen

Tägliche Entleerung
Abpumpen der Schaumdecke
Anti-Verstopfungsfunktion
Sicherheits-Nachlaufverzögerung
Regelung eines Tauchrührwerks oder Spülventils
Maximale Anzahl der laufenden Pumpen
Förderstrommessung
Messen des Anlagenvolumenstroms
Förderstromberechnung
Berechnen des Anlagenvolumenstroms
Wechselnde Einschaltniveaus
Unterstützung von IO111 + SM111 Alarmen
Unterstüzung des MP204
Unterstützung von CUE und anderen FU
Automatische Energieverbrauchsoptimierung in Verbindung mit CUE/FU
Erweiteter Pumpenwechselbetrieb mit Pumpengruppen
Benutzerdefinierte Funktionen
Anti-Blockier-Funktion

Weitere Eigenschaften

Isolationswiderstandsalarm
Alarm bei Feuchtigkeit im Motor

Diese Produkteigenschaften sind direkt von der jeweiligen Systemkonfiguration und den installierten Modulen abhängig.

Kommunikationseigenschaften

Vollständiger Überblick über die Pumpeninstallation
Sollwerteinstellung, Wiederherstellen der Anlageneinstellungen und Einschalten/Ausschalten der Pumpen
Zugriff auf den gesamten Alarm-/Warnspeicher
Automatische Weiterleitung von Alarm- und Warnmeldungen an die verantwortlichen Mitarbeiter
Optimierung der Wartungs- und Instandhaltungsplanung
Reduzierung des Energiebedarfs der Anlage
Kabelgebunden Kommunikation über Modbus RTU
Kommunikation über GSM/GPRS mithilfe des Feldbusprotokolls Modbus RTU
SMS-Benachrichtigung
VNC-Schnittstelle für die Darstellung der Benutzerschnittstelle in einen Webbrowser über Ethernet

Produkteigenschaften des PC-Tools

Inbetriebnahme
Überwachen des Pumpenzustands
Anpassen der Einstellungen
Ein- und Ausschalten der Pumpen
Auslesen von Datenaufzeichnungen
Erstellen von Betriebsprotokollen
Erstellen von Wartungsprotokollen

Vorteile

Einfache Installation und Konfiguration
Konfigurationsassistent zur Erleichterung der Inbetriebnahme
Übersicht der Ein- und Ausgänge über das Bedienfeld der CU 362 zur Erleichterung von Wartungsarbeiten
Hilfetexte im Bedienfeld für die Einstellungen
Verbessserte Datenübertragung
Verbesserte Prioritäteneinstellungen für Alarme und Warnungen
Unterstützung des PC-Tools
VNC (Virtual Network Computing)
Unterstützung von GSM/GPRS, SMS (senden und empfangen), SCADA, GLT und SPS
Datenaufzeichnung wie Alarme, Laufzeit, Förderstrom, Überlauf, Volumen, Stromverbrauch, usw.
Wartungskostenoptimierte Installation
Verwendung von leicht zu erstellenden rotierenden

Wochenplänen zur Vorausplanung
