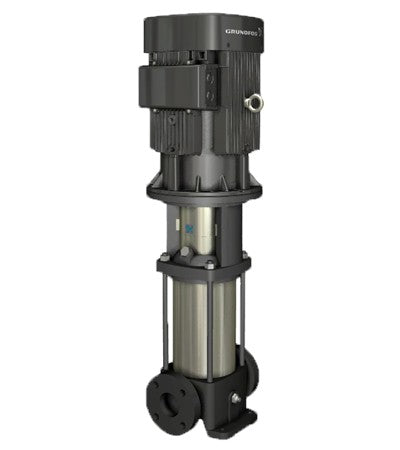

Grundfos CR 10-16 E-FJ-A-E-HQQE - Art. 96774356
Artikel-Nr.: 96774356
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 2919 1/min |
| Nennförderstrom | 10 m³/h |
| Nennförderhöhe | 129.4 m |
| H max | 163 m |
| Stufen | 16 |
| Anz. Laufräder | 16 |
| Anzahl Laufräder mit reduziertem Durchmesser | 0 |
| LOW NPSH | nein |
| Pumpe Ausrichtung | vertikal |
| GLRD Anordnung | Einfache Gleitringdichtung |
| Gleitringdichtung | HQQE |
| GLRD Code | HQQE |
| Zulassungen | CE,EAC,UKCA,SEPRO |
| Trinkwasserzulassungen | WRAS,ACS |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | E |
| Code Ausführung | E |
| Code Model | A |
| Fußstück | Grauguss |
| Fußstückwerkstoff gemäß EN-Norm | EN 1561 EN-GJL-200 |
| Fußstückwerkstück gemäß ASTM | ASTM A48-25B |
| Laufradwerkstoff | Edelstahl |
| Laufrad | EN 1.4301 |
| Laufradwerkstoff gemäß ASTM | AISI 304 |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | E |
| Elastomere GLRD | E |
| Maximale Umgebungstemperatur | 60 °C |
| Max. Betriebsdruck | 16 bar |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C |
| Anschlusstyp | DIN / JIS |
| Größe des Saugstutzens | DN 40 |
| Größe des Druckanschlusses | DN 40 |
| Nenndruckstufe | PN 25 |
| Nennweite des Saugflansches | 300 lb |
| Grösse Motorflansch | FF265 |
| Code für Rohranschluss | FJ |
| Code Anschl. Art | FJ |
| Medientemperaturbereich | -20 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Std. Motor | IEC |
| Bauart des Motors | 132SC |
| Motorbemessungsleistung P2 | 5.5 kW |
| Leistungsbedarf (P2) der Pumpe | 5.5 kW |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 380-415D V |
| Bemessungsstrom | 11 A |
| Anlaufstrom | 1080-1180 % |
| Leistungsfaktor Cos phi | 0.87-0.82 |
| Nenn-Drehzahl | 2920-2940 1/min |
| IE-Wirkungsgradklasse | IE3 |
| Motorwirkungsgrad bei Vollast | 89.2 % |
| Motorwirkungsgrad bei 3/4-Last | 90.0-89.8 % |
| Motorwirkungsgrad bei halber Last | 89.6-88.4 % |
| Motorpole | 2 |
| Schutzart (gemäß IEC 34-5) | 55 Dust/Jetting |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | PTC |
| Motor - Produktnummer | 85U17417 |
| Frequenzumrichter | ohne |
| Drucksensor | nein |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 0.321 m³ |
| Herkunftsland | DK |
| Zolltarif Nr. | 84137075 |
