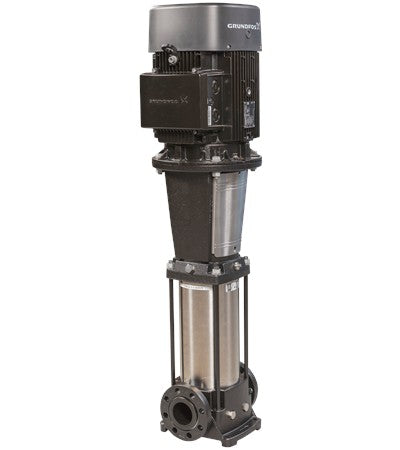

Grundfos CR 32-3 A-F-A-E-HQQE - Art. 96122220
Artikel-Nr.: 96122220
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 3529 1/min |
| Nennförderstrom | 36 m³/h |
| Nennförderhöhe | 66 m |
| H max | 85.4 m |
| Stufen | 3 |
| Anz. Laufräder | 3 |
| Anzahl Laufräder mit reduziertem Durchmesser | 0 |
| LOW NPSH | nein |
| Pumpe Ausrichtung | vertikal |
| GLRD Anordnung | Einfache Gleitringdichtung |
| Gleitringdichtung | HQQE |
| GLRD Code | HQQE |
| Zulassungen | CE,EAC,UKCA,SEPRO, |
| Trinkwasserzulassungen | WRAS,ACS |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | A |
| Code Ausführung | A |
| Code Model | B |
| Fußstück | Grauguss |
| Fußstückwerkstoff gemäß EN-Norm | EN 1563 EN-GJS-500-7 |
| Fußstückwerkstück gemäß ASTM | ASTM A536 80-55-06 |
| Laufradwerkstoff | Edelstahl |
| Laufrad | EN 1.4301 |
| Laufradwerkstoff gemäß ASTM | AISI 304 |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | E |
| Elastomere GLRD | E |
| Lager | SIC |
| Werkst. Lager | Graflon |
| Maximale Umgebungstemperatur | 60 °C |
| Max. Betriebsdruck | 16 bar |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C |
| Anschlusstyp | DIN |
| Größe des Saugstutzens | DN 65 |
| Größe des Druckanschlusses | DN 65 |
| Nenndruckstufe | PN 40 |
| Grösse Motorflansch | FF300 |
| Code für Rohranschluss | F |
| Code Anschl. Art | F |
| Medientemperaturbereich | -30 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Std. Motor | IEC |
| Bauart des Motors | 160MB |
| Motorbemessungsleistung P2 | 11 kW |
| Leistungsbedarf (P2) der Pumpe | 11 kW |
| Netzfrequenz | 60 Hz |
| Bemessungsspannung | 3 x 400-480D/690Y V |
| Bemessungsstrom | 20,1-17,2/11,6 A |
| Anlaufstrom | 640-890 % |
| Leistungsfaktor Cos phi | 0.88-0.83 |
| Nenn-Drehzahl | 3530-3550 1/min |
| IE-Wirkungsgradklasse | NEMA Premium / IE3 60Hz |
| Motorwirkungsgrad bei Vollast | 91.0 % |
| Motorwirkungsgrad bei 3/4-Last | 91.2-91.4 % |
| Motorwirkungsgrad bei halber Last | 91.0-90.3 % |
| Motorpole | 2 |
| Schutzart (gemäß IEC 34-5) | 55 Dust/Jetting |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | PTC |
| Motor - Produktnummer | 85U17524 |
| Position des Klemmkastens | 6 Uhr |
| Frequenzumrichter | ohne |
| Position des Klemmkastens | 6 Uhr |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 0.495 m³ |
| Herkunftsland | DK |
| Zolltarif Nr. | 84137075 |
