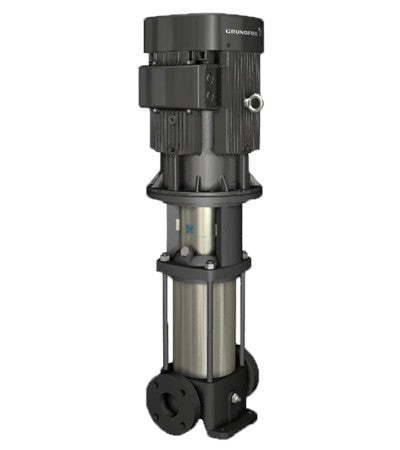

Grundfos CR 5-20 BE-FGJ-A-E-HQQE - Art. 99505439
Artikel-Nr.: 99505439
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 3526 1/min |
| Nennförderstrom | 6.9 m³/h |
| Nennförderhöhe | 151.7 m |
| H max | 197.3 m |
| Stufen | 20 |
| Anz. Laufräder | 20 |
| Anzahl Laufräder mit reduziertem Durchmesser | 0 |
| LOW NPSH | nein |
| Pumpe Ausrichtung | vertikal |
| GLRD Anordnung | Einfache Gleitringdichtung |
| Gleitringdichtung | HQQE |
| GLRD Code | HQQE |
| Zulassungen | CE,EAC,UKCA,SEPRO |
| Trinkwasserzulassungen | WRAS,ACS |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | BE |
| Code Ausführung | BE |
| Code Model | A |
| Fußstück | Grauguss |
| Fußstückwerkstoff gemäß EN-Norm | EN 1561 EN-GJL-200 |
| Fußstückwerkstück gemäß ASTM | ASTM A48-25B |
| Laufradwerkstoff | Edelstahl |
| Laufrad | EN 1.4301 |
| Laufradwerkstoff gemäß ASTM | AISI 304 |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | E |
| Elastomere GLRD | E |
| Maximale Umgebungstemperatur | 60 °C |
| Max. Betriebsdruck | 25 bar |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 120 °C |
| Anschlusstyp | DIN / ANSI / JIS |
| Größe des Saugstutzens | DN 25/32 |
| Größe des Druckanschlusses | DN 25/32 |
| Nenndruckstufe | PN 25 |
| Nennweite des Saugflansches | 250 lb |
| Grösse Motorflansch | FF265 |
| Code für Rohranschluss | FGJ |
| Code Anschl. Art | FGJ |
| Medientemperaturbereich | -20 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Std. Motor | IEC |
| Bauart des Motors | 132SB |
| Motorbemessungsleistung P2 | 7.5 kW |
| Leistungsbedarf (P2) der Pumpe | 7.5 kW |
| Netzfrequenz | 60 Hz |
| Bemessungsspannung | 3 x 220-277D/380-480Y V |
| Bemessungsstrom | 24,6-20,8/14,2-12,0 A |
| Anlaufstrom | 680-1050 % |
| Leistungsfaktor Cos phi | 0.90-0.82 |
| Nenn-Drehzahl | 3490-3530 1/min |
| Wirkungsgrad | IE390,2% |
| IE-Wirkungsgradklasse | NEMA Premium / IE3 60Hz |
| Motorwirkungsgrad bei Vollast | 90.2 % |
| Motorwirkungsgrad bei 3/4-Last | 90.8 % |
| Motorwirkungsgrad bei halber Last | 90.8 % |
| Motorpole | 2 |
| Schutzart (gemäß IEC 34-5) | 55 Dust/Jetting |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | PTC |
| Motor - Produktnummer | 85905122 |
| Frequenzumrichter | ohne |
| Drucksensor | nein |
| Mindesteffizienzindex MEI ≥ | 0.57 |
| Versandvol. | 0.321 m³ |
| Herkunftsland | DK |
| Zolltarif Nr. | 84137075 |
