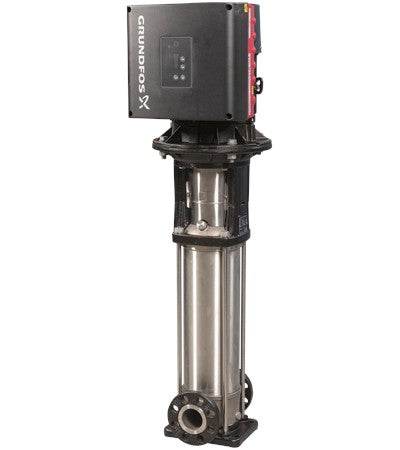

Grundfos CRIE 10-13 A-FGJ-A-E-HQQE - Art. 93156031
Artikel-Nr.: 93156031
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 3995 1/min |
| Nennförderstrom | 14.08 m³/h |
| Nennförderhöhe | 195.6 m |
| H max | 240.6 m |
| Stufen | 13 |
| Anz. Laufräder | 13 |
| Anzahl Laufräder mit reduziertem Durchmesser | 0 |
| LOW NPSH | nein |
| Pumpe Ausrichtung | vertikal |
| GLRD Anordnung | Einfache Gleitringdichtung |
| Gleitringdichtung | HQQE |
| GLRD Code | HQQE |
| Zulassungen | CE,EAC,UKCA,CURUS,SEPRO |
| Trinkwasserzulassungen | WRAS,ACS |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | A |
| Code Ausführung | A |
| Code Model | A |
| Fußstück | Edelstahl |
| Fußstückwerkstoff gemäß EN-Norm | EN 1.4408 |
| Fußstückwerkstück gemäß ASTM | AISI 316 |
| Laufradwerkstoff | Edelstahl |
| Laufrad | EN 1.4301 |
| Laufradwerkstoff gemäß ASTM | AISI 304 |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | E |
| Elastomere GLRD | E |
| Lager | SIC |
| Maximale Umgebungstemperatur | 50 °C |
| Max. Betriebsdruck | 25 bar |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 120 °C |
| Anschlusstyp | DIN / ANSI / JIS |
| Größe des Saugstutzens | DN 40 |
| Größe des Druckanschlusses | DN 40 |
| Nenndruckstufe | PN 25 |
| Nennweite des Saugflansches | 300 lb |
| Grösse Motorflansch | FF300 |
| Code für Rohranschluss | FGJ |
| Code Anschl. Art | FGJ |
| Medientemperaturbereich | -20 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Std. Motor | IEC |
| Bauart des Motors | 160MH |
| Motorbemessungsleistung P2 | 11 kW |
| Leistungsbedarf (P2) der Pumpe | 11 kW |
| Abweichende Motorgrösse zum Standard | Standard-Motorleistung |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 380-500 V |
| Service-Faktor | 0.00 |
| Bemessungsstrom | 20.3-16.0 A |
| Leistungsfaktor Cos phi | 0.93-0.90 |
| Nenn-Drehzahl | 360-4000 1/min |
| IE-Wirkungsgradklasse | IE5 |
| Motorwirkungsgrad bei Vollast | 93.1 % |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | ELEC |
| Motor - Produktnummer | 92984049 |
| Bedienfeld | Standardbedienfeld |
| Funktionsmodul | FM310 - Advanced |
| Position des Klemmkastens | 6 Uhr |
| Frequenzumrichter | integriert |
| Drucksensor | nein |
| Position des Klemmkastens | 6 Uhr |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 0.619 m³ |
| Konfi. Datei Nr. | 93170780 |
| Herkunftsland | HU |
| Zolltarif Nr. | 84137075 |
