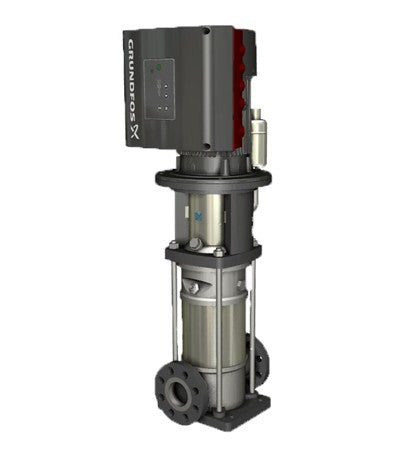

Grundfos CRNE 10-9 FZ-FGJ-A-F-HQQE - Art. 99478413
Artikel-Nr.: 99478413
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 3496 1/min |
| Nennförderstrom | 12.15 m³/h |
| Nennförderhöhe | 104.5 m |
| H max | 131.8 m |
| Stufen | 9 |
| Anz. Laufräder | 9 |
| Anzahl Laufräder mit reduziertem Durchmesser | 0 |
| LOW NPSH | nein |
| Pumpe Ausrichtung | vertikal |
| GLRD Anordnung | Einfache Gleitringdichtung |
| Gleitringdichtung | HQQE |
| GLRD Code | HQQE |
| Zulassungen | CE,EAC,UKCA,CURUS,SEPRO |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | FZ |
| Code Ausführung | FZ |
| Code Model | A |
| Fußstück | Edelstahl |
| Fußstückwerkstoff gemäß EN-Norm | EN 1.4408 |
| Fußstückwerkstück gemäß ASTM | AISI 316 |
| Laufradwerkstoff | Edelstahl |
| Laufrad | EN 1.4401 |
| Laufradwerkstoff gemäß ASTM | AISI 316 |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | F |
| Elastomere GLRD | F |
| Maximale Umgebungstemperatur | 50 °C |
| Max. Betriebsdruck | 25 bar |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 180 °C |
| Anschlusstyp | DIN / ANSI / JIS |
| Größe des Saugstutzens | DN 40 |
| Größe des Druckanschlusses | DN 40 |
| Nenndruckstufe | PN 25 |
| Nennweite des Saugflansches | 300 lb |
| Grösse Motorflansch | FF265 |
| Code für Rohranschluss | FGJ |
| Code Anschl. Art | FGJ |
| Medientemperaturbereich | -10 .. 180 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Std. Motor | IEC |
| Bauart des Motors | 132SE |
| Motorbemessungsleistung P2 | 5.5 kW |
| Leistungsbedarf (P2) der Pumpe | 5.5 kW |
| Netzfrequenz | 50 / 60 Hz |
| Bemessungsspannung | 3 x 380-500 V |
| Service-Faktor | 0.00 |
| Bemessungsstrom | 10.3-8.20 A |
| Leistungsfaktor Cos phi | 0.92-0.88 |
| Nenn-Drehzahl | 360-4000 1/min |
| IE-Wirkungsgradklasse | IE5 |
| Motorwirkungsgrad bei Vollast | 92.7 % |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | ELEC |
| Motor - Produktnummer | 93026096 |
| Bedienfeld | Standardbedienfeld |
| Funktionsmodul | FM310 - Advanced |
| Frequenzumrichter | integriert |
| Drucksensor | nein |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 0.619 m³ |
| Konfi. Datei Nr. | 99058972 |
| Herkunftsland | DK |
| Zolltarif Nr. | 84137075 |
