DDA 200-4 AR-PV-L/T/C-F-31U3U3FGDDA 200-4 AR-PV-L/T/C-F-31U3U3

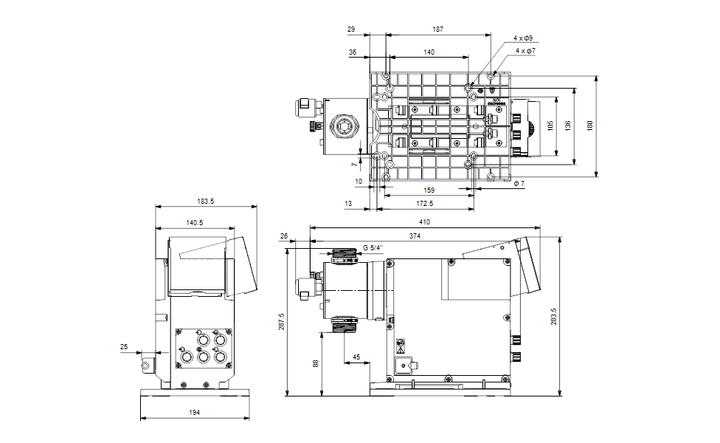

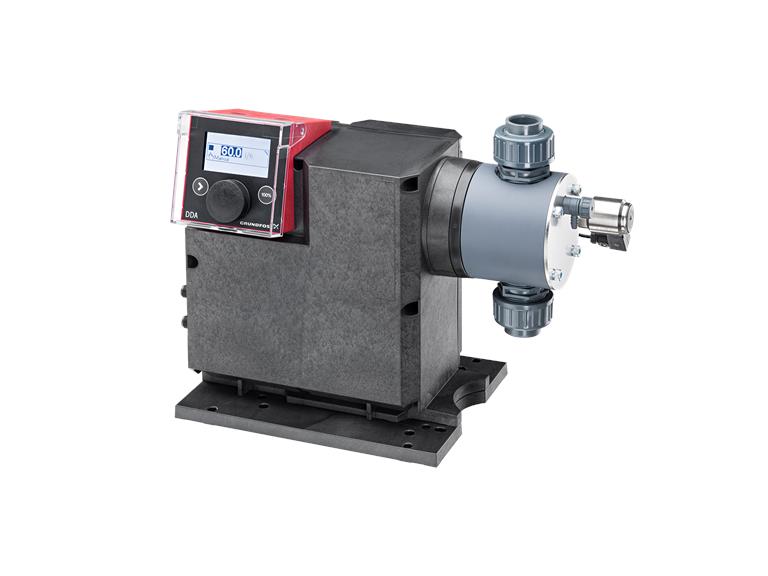

Die SMART Digital DDA ist eine kompakte Verdränger-Membrandosierpumpe mit drehzahlvariablem Antrieb (ECM-Motor) und einem Einstellbereich von bis zu 1:800.
Die Serie der SMART Digital-Dosierpumpen arbeitet stets mit voller Hublänge, um selbst bei ausgasenden Medien die optimale Genauigkeit und optimale Befüllung des Dosierkopfes zu gewährleisten. Die Dauer jedes Druckhubs variiert je nach eingestellter Dosiermenge und führt so zu einem pulsationsarmen und quasi-kontinuierlichen Dosierbetrieb. Die anklickbare Montageplatte erleichtert die Installation und Service. Der Bedienkubus kann bequem vorn, links oder rechts montiert werden. Das Dreh-/Drückrad und das mehrfarbige, hinterleuchtete LCD-Grafikdisplay mit Klartextanzeige ermöglichen eine intuitive Bedienung. Die Bedienelemente sind durch eine transparente Abdeckung geschützt.

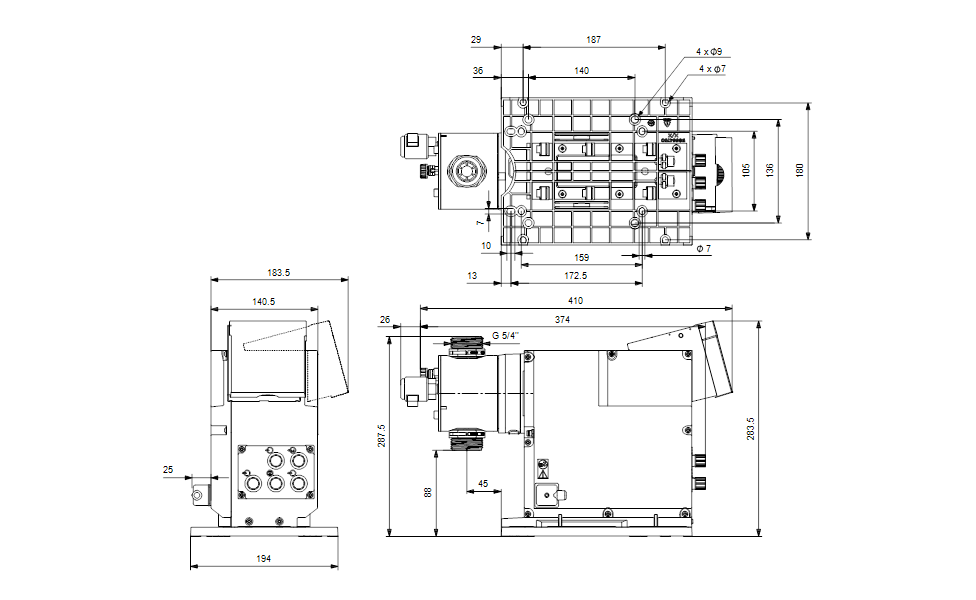

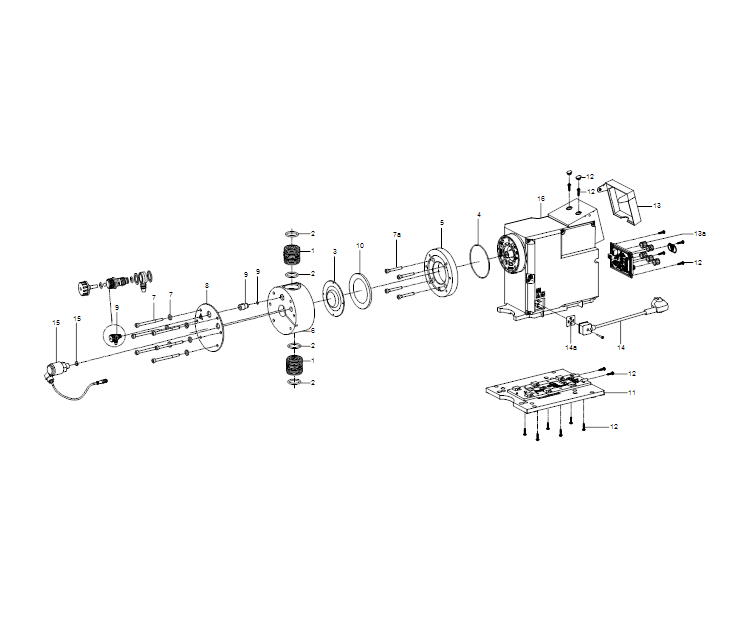

Der Dosierkopf umfasst:
- Robuste und langlebige Doppel-PTFE Membran
- Druck- und saugseitige Ventile (optional Federbelastet für hoch viskose Medien)
- Entlüftungsventil
- Drucksensor für die Membranbrucherkennung
|
|
Betriebsarten:
- Manuelle Dosierung mit direkter Eingabe in ml/h, l/h oder gph
- Mengenproportionale Dosiermenge via Impulsansteuerung in ml/Impuls (einschließlich Memory Funktion)
- Mengenproportionale Dosiermenge via 0/4-20 mA Analogansteuerung (skalierbar)
- Chargendosierung (nach Impuls, Intervall oder integr. Wochenzeitschaltuhr)
- Feldbusansteuerung (nur via ext. CIU Modul, Profibus-/net; Modbus RTU/TCP, GRM)
|
|
Weitere Leistungsmerkmale:
- Membranbrucherkennung über Drucksensor (DLD)
- Automatische Entlüftung der Pumpe um Ansaugprobleme nach längerer Stillstandszeit zu verhindern
- Reduktion der Ansauggeschwindigkeit (SlowMode) für die Förderung hochviskoser oder ausgasender Medien, 50 % (maximaler Förderstrom= 100 l/h) und 25 % (maximaler Förderstrom= 50 l/h)
- Anzeige wann Wartungsarbeiten erforderlich sind mit Angabe der Bestellnummer des Wartungskits
- Zweistufiger Passwortschutz gegen unbefugten Zugriff
- Zähler für das dosierte Gesamtvolumen (rücksetzbar), Betriebsstunden usw.
- Laden und Speichern kundenspezifischer Einstellungen sowie Rücksetzen auf die Werkseinstellung
|
|
Signaleingänge/-ausgänge:
- Eingangssignale für Impulsbetrieb, Analogsignal 0/4 bis 20 mA, extern Stopp
- Signaleingang für zweistufige Niveauüberwachung
- Zwei potenzialfreie parametrierbare Melderelais beispielsweise für Alarm, Hubsignal, Pumpendosierung, Zeitgeber usw.
- Analogausgangssignal 0/4-20 mA für Eingang-=Ausgangssignal, Dosiermenge (berechnet HubzahlxDosierkopfvolumen)
|
|
| ART DER STEUERUNG: |
| Steuerungsvariante: |
|
AR |
| Niveaukontrolle: |
|
YES |
| Analogeingang: |
|
0/4-20 mA |
| Kontaktansteuerung: |
|
ja |
| Ext. Stopp: |
|
Ja |
| Analogausgang: |
|
0/4-20 mA |
| Ausgangsrelais: |
|
2 |
| Buskommunikation: |
|
Ja |
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
0 .. 50 °C |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Typenschlüssel: |
|
DDA 200-4 AR-PV-L/T/C-F-31U3U3 |
| Max. Volumenstrom: |
|
200 l/h |
| Max. Q bei 50% (slow mode): |
|
100 l/h |
| Max. Q bei 25% (slow mode): |
|
50 l/h |
| Min. Volumenstrom: |
|
250 ml/h |
| Einstellbereich: |
|
1:800 |
| Prüfkennzeichen auf dem Typenschild: |
|
CE,CSA-US,NSF61,EAC,RCM |
| Ventiltyp: |
|
Standard |
| Max. Viskosität bei 100%: |
|
100 mPas |
| Max. Viskosität bei 50% (slow mode): |
|
1000 mPas |
| Max. Viskosität bei 25% (slow mode): |
|
2000 mPas |
| Wiederholgenauigkeit: |
|
1.5 % |
|
| WERKSTOFFE: |
| Material Dosierkopf: |
|
PVDF (Polyvinylidenfluorid) |
| Ventilkugel: |
|
Keramik |
| Dichtung: |
|
PTFE |
|
| INSTALLATION: |
| Umgebungstemperatur: |
|
0 .. 45 °C |
| Max. Betriebsdruck: |
|
4 bar |
| Inhalt des Installationsset > siehe Datenheft: |
|
Nein |
| Installationsart: |
|
Kein Installationsset |
| Anschluss Saugstutzen: |
|
Conn.pack U3 (hose ID.19mm &.. |
| Anschluss Druckstutzen: |
|
Conn.pack U3 (hose ID.19mm &.. |
| Max. Saughöhe (Betrieb): |
|
3 m |
| Max. Saughöhe (Ansaugphase): |
|
1.5 m |
|
| ELEKTRISCHE DATEN: |
| Maximale Leistungsaufnahme P1: |
|
62 W |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
1 x 100-240 V |
| Schutzart (gemäß IEC 34-5): |
|
IP65 / NEMA 4X |
| Kabellänge: |
|
1.5 m |
| Art des Kabelsteckers: |
|
EU |
| Einschaltstrom: |
|
70 A bei 240 V (35 A/100 V) für 2 ms |
|
| SONSTIGES: |
| Nettogewicht: |
|
7 kg |
| Bruttogewicht: |
|
8 kg |
| Farbe: |
|
rot |
| Herkunftsland: |
|
FR |
| Zolltarif Nr.: |
|
84135040 |
