GRUNDFOS Digitale Dosierpumpe DDA 30-4 AR-PVC/T/C-F-31U2U2FG Art. 97722260

DDA 30-4 AR-PVC/T/C-F-31U2U2FG
DDA 30-4 AR-PVC/T/C-F-31U2U2FG

Die SMART Digital DDA ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SmartDigital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand

und Bodenmontage ohne zusätzliches Montagezubehör.

Der Bedienkubus kann in drei verschiedene Positionen gedreht werden (Links/Vorne/Rechts). Die Bedienung der Dosierpumpe erfolgt über ein Dreh-/Drückrad. Die Smart Digital Dosierpumpe verfügt über ein LCD Display mit Klartextanzeige und 4-farbiger Statushinterleuchtung (Weiss/Grün/Gelb/Rot). Das Bediendisplay ist durch eine klappbare Schutzhaube vor Umwelteinflüssen geschützt.

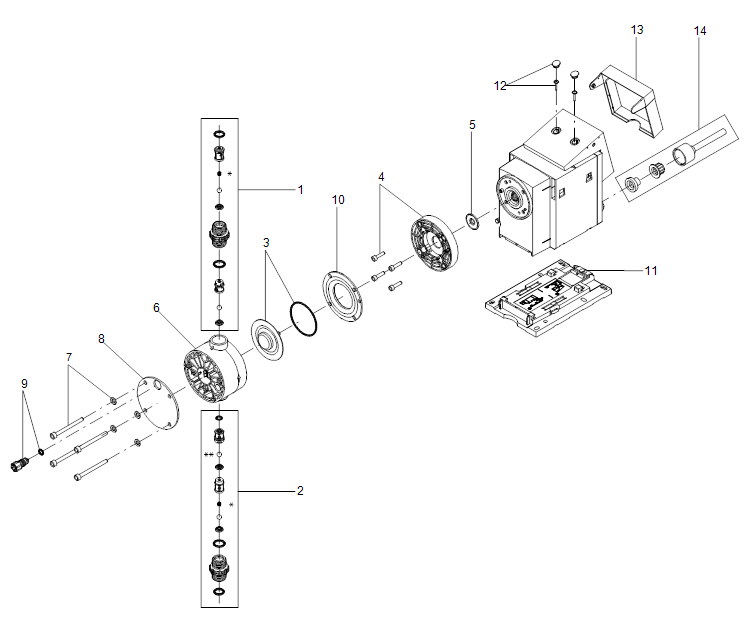

Der Dosierkopf besteht aus:

Robuste und langlebige Voll-PTFE Membran Doppelventile für ein Höchstmaß an Dosiergenauigkeit Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung

Betriebsarten:

Manuelle Dosierung mit Eingabe in ml/h, I/h oder gph. Mengenproportionale Dosierung über Impulseingang in ml/Impuls (incl. Memory Funktion) Mengenproportionale Dosierung über 0/4-20 mA Analogeingang (skalierbar) Batchdosierung über Impuls, Zeitintervall und Wochenzeitschaltuhr (16 Ereignisse/Woche) Ansteuerung über Feldbus (Option)

Weitere Merkmale:

Auto-Entlüftungsfunktion bei ausgasenden Medien während Pumpenstillstand Saughubgeschwindigkeitsreduzierung (Anti-Kavitation), 50 % (max. Q= 15 l/h) oder 25 % (max. Q= 7.5 l/h), speziell für höher viskose oder ausgasende Medien. Serviceinformationen (Serviceintervall und Anzeige des Servicekit mit Bestellnummer) 2-stufige Bediensperre gegen unbefugten Zugriff Zusatzinformationen im Display (z.B. aktuelles mA-Eingangssignal) Zähler für dosiertes Volumen (rücksetzbar), Betriebsstunden,.. Speichern/Laden von kundenspezifischen Einstellungen oder Laden der Werksseinstellungen

Ein-/Ausgänge

Eingang für Impulssignal, Analogsignal 0/4-20mA, ext. Stopp Eingang für zweistufige Niveauüberwachung 2 parametrierbare Ausgangsrelais (30 V AC/DC) für Alarm, Warnung, Hubsignal, Betrieb, Timer für Zeitintervall/Wochenzeitschaltuhr Analogausgang für Dosiervolumenstrom oder Systemdruck Ein-/Ausgang für Feldbus Gateways (E-Box oder CIU)

Technische Daten:
Typenschlüssel:		DDA 30-4 AR-PVC/T/C-F-31U2U2FG
Max. Volumenstrom:		30 l/h
Max. Q bei 50% (slow mode):		15 l/h
Max. Q bei 25% (slow mode):		7.5 l/h
Min. Volumenstrom:		30.0 ml/h
Einstellbereich:		1:1000
Prüfkennzeichen auf dem Typenschild:		CE,CSA-US,NSF61,EAC,RCM
Ventiltyp:		Standard
Max. Viskosität bei 100%:		150 mPas
Max. Viskosität bei 50% (slow mode):		600 mPas
Max. Viskosität bei 25% (slow mode):		1500 mPas
Wiederholgenauigkeit:		1 %
Werkstoffe:
Material Dosierkopf:		PVC (Polyvinylchlorid)
Ventilkugel:		Keramik
Dichtung:		PTFE

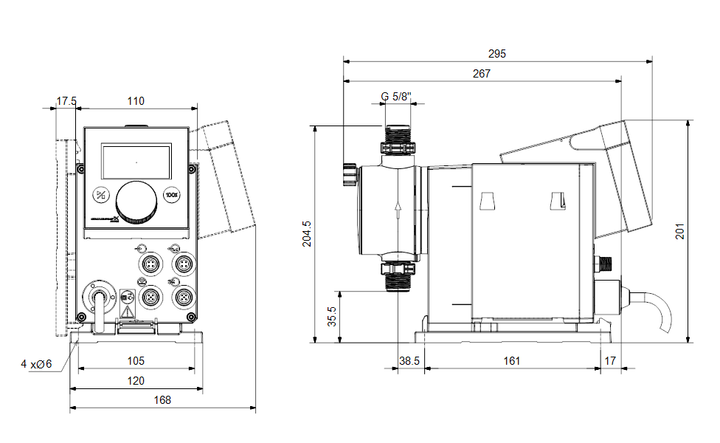

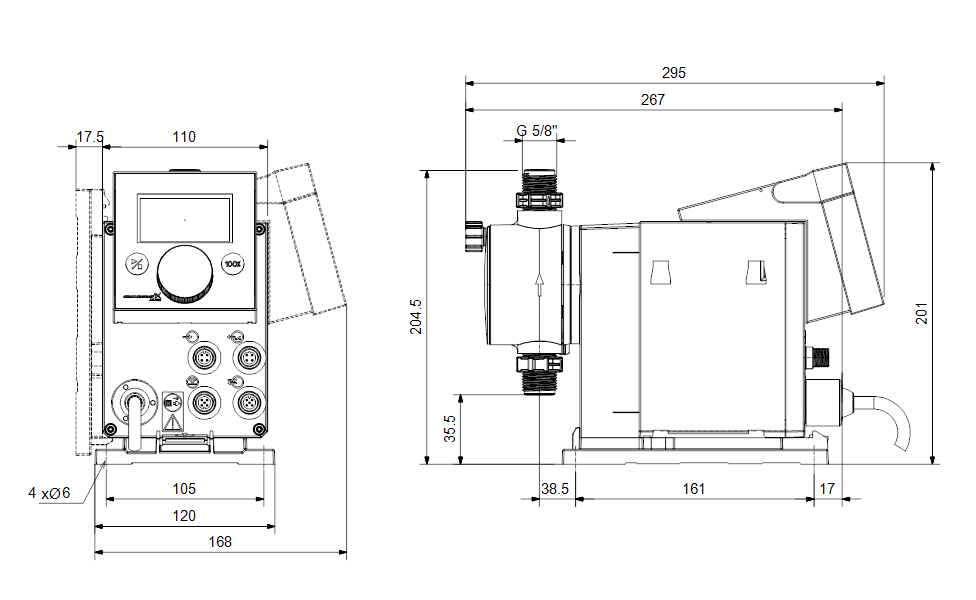

Installation:
Umgebungstemperatur:		0 .. 45 °C
Max. Betriebsdruck:		4 bar
Inhalt des Installationsset > siehe Datenheft:		Nein
Installationsart:		Kein Installationsset
Anschluss Saugstutzen:		4/6, 6/9, 6/12, 9/12 mm
Anschluss Druckstutzen:		4/6, 6/9, 6/12, 9/12 mm
Max. Saughöhe (Betrieb):		6 m
Max. Saughöhe (Ansaugphase):		2 m
Fördermedium:
Fördermedium:		Wasser
Medientemperaturbereich:		-10 .. 45 °C
Medientemperatur während des Betriebs:		20 °C
Dichte:		998.2 kg/m³
Elektrische Daten:
Maximale Leistungsaufnahme P1:		24 W
Netzfrequenz:		50 / 60 Hz
Bemessungsspannung:		1 x 100-240 V
Schutzart (gemäß IEC 34-5):		IP65 / NEMA 4X
Kabellänge:		1.5 m
Art des Kabelsteckers:		EU
Einschaltstrom:		25A bei 230V, für 2 ms
Art der Steuerung:
Steuerungsvariante:		AR
Niveaukontrolle:		YES
Analogeingang:		0/4-20 mA
Kontaktansteuerung:		ja
Ext. Stopp:		Ja
Analogausgang:		0/4-20 mA
Ausgangsrelais:		2
Buskommunikation:		Ja
Sonstiges:
Nettogewicht:		3 kg
Bruttogewicht:		3 kg
Farbe:		rot
Herkunftsland:		FR
Zolltarif Nr.:		84135040
