GRUNDFOS Digitale Dosierpumpe DDC 15-4 AR-PVC/T/C-F-31U2U2FG Art. 97721511
Artikel-Nr.: 97721511
- Aktuell verfügbar
DDC 15-4 AR-PVC/T/C-F-31U2U2FG
DDC 15-4 AR-PVC/T/C-F-31U2U2FG

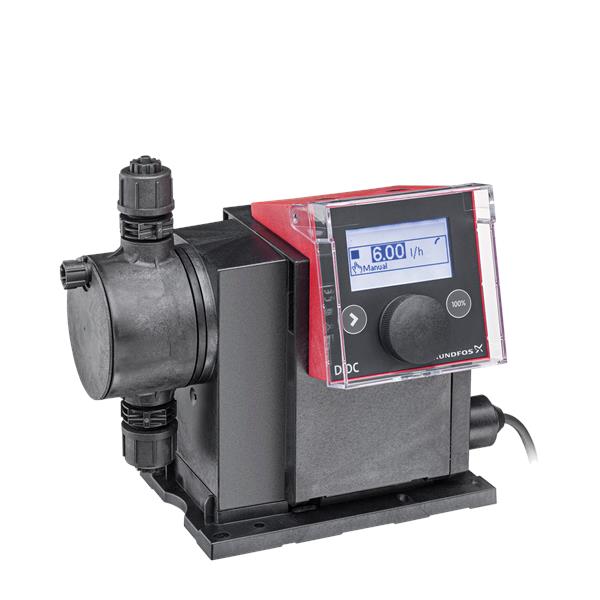

Die SMART Digital DDC ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SmartDigital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand
und Bodenmontage ohne zusätzliches Montagezubehör.
Der Bedienkubus kann in drei verschiedene Positionen gedreht werden (Links/Vorne/Rechts). Die Bedienung der Dosierpumpe erfolgt über ein Dreh-/Drückrad. Die Smart Digital Dosierpumpe verfügt über ein LCD Display mit Klartextanzeige und 4-farbiger Statushinterleuchtung (Weiss/Grün/Gelb/Rot). Das Bediendisplay ist durch eine klappbare Schutzhaube vor Umwelteinflüssen geschützt.

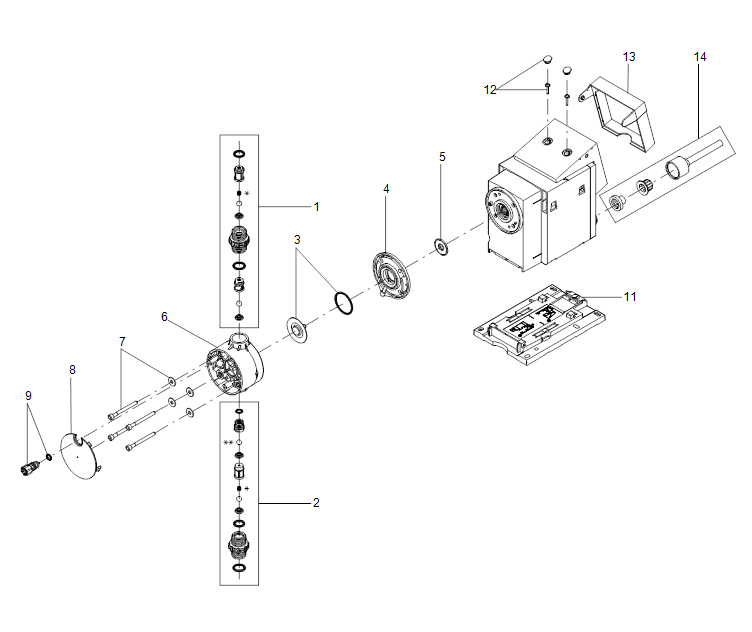

Der Dosierkopf besteht aus:
Robuste und langlebige Voll-PTFE Membran
Doppelventile für ein Höchstmaß an Dosiergenauigkeit
Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung
Betriebsarten:
Manuelle Dosierung in ml/h, I/h oder gph.
Mengenproportionale Dosierung über Impulseingang in ml/Impuls (incl. Memory Funktion)
Mengenproportionale Dosierung über 0/4-20 mA Analogeingang
Weitere Merkmale:
Saughubgeschwindigkeitsreduzierung (Anti-Kavitation), 50 % (max. Q= 7.5 l/h) oder 25 % (max. Q= 3.75 l/h), speziell für höher viskose oder ausgasende Medien.
Serviceinformationen (Serviceintervall und Anzeige des Servicekit mit Bestellnummer)
2-stufige Bediensperre gegen unbefugten Zugriff
Zusatzinformationen im Display (z.B. aktuelles mA-Eingangssignal)
Zähler für dosiertes Volumen (rücksetzbar), Betriebsstunden,..
Speichern/Laden von kundenspezifischen Einstellungen oder Laden der Werksseinstellungen
Ein-/Ausgänge:
Eingang für Impulssignal, Analogsignal 0/4-20mA, ext. Stopp
Eingang für zweistufige Niveauüberwachung
2 parametrierbare Ausgangsrelais (30 V AC/DC) für Alarm, Warnung, Hubsignal, Betrieb

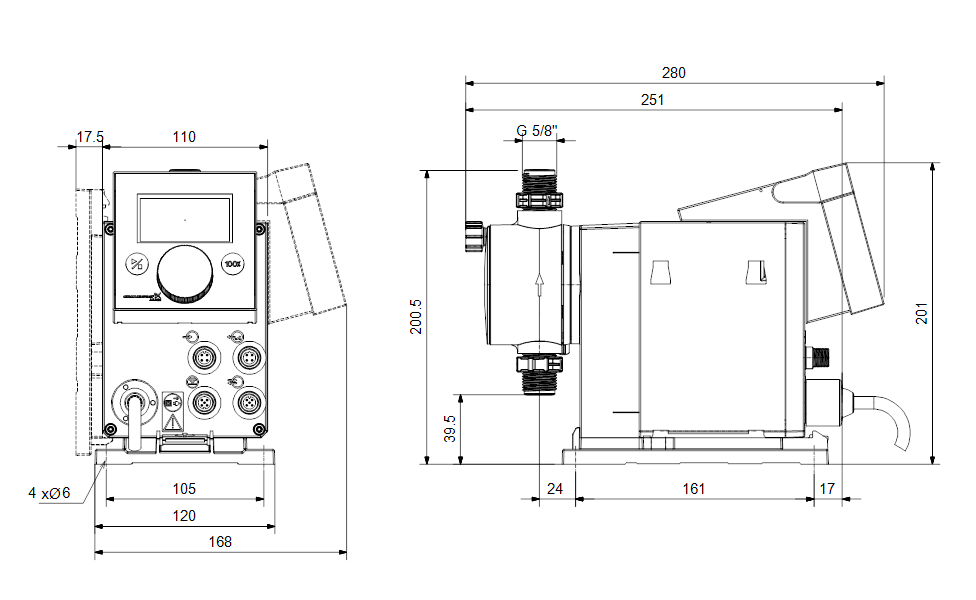

| Technische Daten: | ||
| Typenschlüssel: | DDC 15-4 AR-PVC/T/C-F-31U2U2FG | |
| Max. Volumenstrom: | 15 l/h | |
| Max. Q bei 50% (slow mode): | 7.5 l/h | |
| Max. Q bei 25% (slow mode): | 3.75 l/h | |
| Min. Volumenstrom: | 15.0 ml/h | |
| Einstellbereich: | 1:1000 | |
| Zulassungen: | CE,CSA-US,NSF61,EAC,RCM | |
| Ventiltyp: | Standard | |
| Max. Viskosität bei 100%: | 300 mPas | |
| Max. Viskosität bei 50% (slow mode): | 1300 mPas | |
| Max. Viskosität bei 25% (slow mode): | 2000 mPas | |
| Wiederholgenauigkeit: | 1 % | |
| Werkstoffe: | ||
| Material Dosierkopf: | PVC (Polyvinylchlorid) | |
| Ventilkugel: | Keramik | |
| Dichtung: | PTFE | |
| Installation: | ||
| Umgebungstemperatur: | 0 .. 45 °C | |
| Max. Betriebsdruck: | 4 bar | |
| Inhalt des Installationsset > siehe Datenheft: | Nein | |
| Installationsart: | Kein Installationsset | |
| Anschluss Saugstutzen: | 4/6, 6/9, 6/12, 9/12 mm | |
| Anschluss Druckstutzen: | 4/6, 6/9, 6/12, 9/12 mm | |
| Max. Saughöhe (Betrieb): | 6 m | |
| Max. Saughöhe (Ansaugphase): | 3 m | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 45 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Elektrische Daten: | ||
| Maximale Leistungsaufnahme P1: | 22 W | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 1 x 100-240 V | |
| Schutzart (gemäß IEC 34-5): | IP65 / TYPE 4X | |
| Kabellänge: | 1.5 m | |
| Art des Kabelsteckers: | EU | |
| Einschaltstrom: | 25A bei 230V, für 2 ms | |
| Art der Steuerung: | ||
| Steuerungsvariante: | AR | |
| Niveaukontrolle: | YES | |
| Analogeingang: | 0/4-20 mA | |
| Kontaktansteuerung: | ja | |
| Ext. Stopp: | Ja | |
| Ausgangsrelais: | 2 | |
| Sonstiges: | ||
| Nettogewicht: | 2 kg | |
| Bruttogewicht: | 3 kg | |
| Farbe: | rot | |
| Herkunftsland: | FR | |
| Zolltarif Nr.: | 84135040 | |
