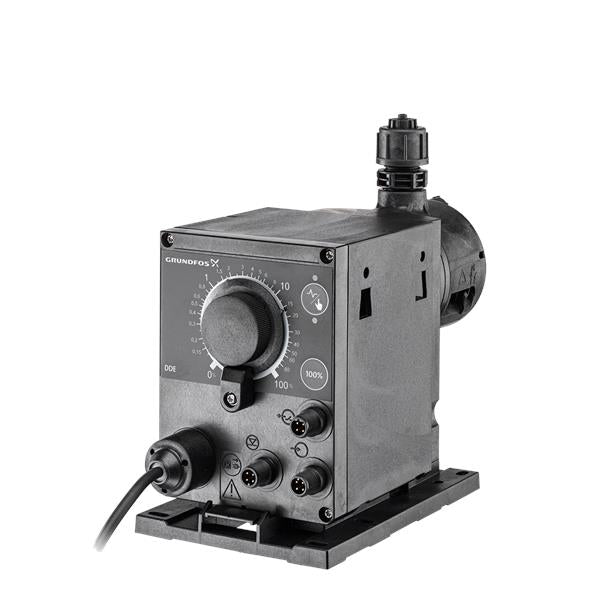

GRUNDFOS Digitale Dosierpumpe DDE 15-4 Art. 98147318
Artikel-Nr.: 98147318
- Aktuell verfügbar
DDE 15-4
DDE 15-4 PR-PV/V/C-X-31U2U2FG
SMART Digital DDE ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand
und Bodenmontage ohne zusätzliches Montagezubehör.
Die Einstellung der Druckhubgeschwindigkeit (analog Dosiermenge) oder ml/Impuls erfolgt über ein Drehrad an der Vorderseite von 0,01 % bis 100 % der max. Leistung der Dosierpumpe.

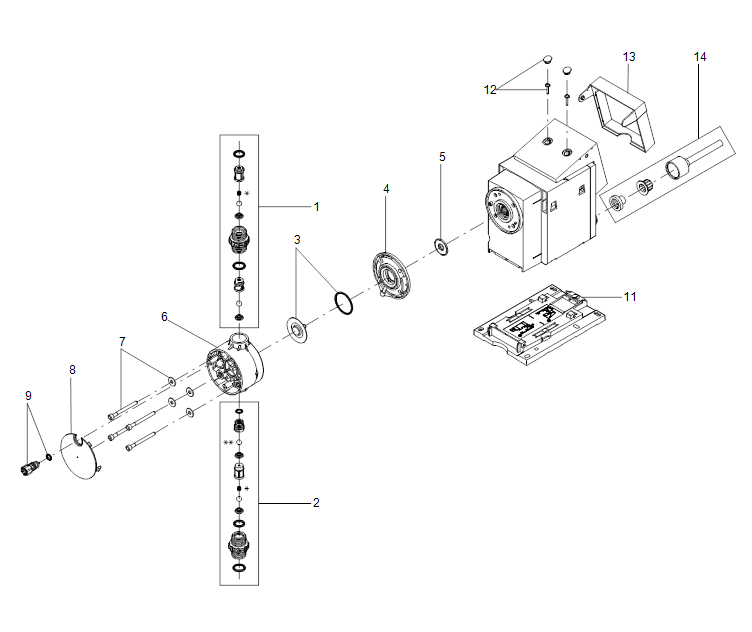

Der Dosierkopf besteht aus:
Robuste und langlebige Voll-PTFE Membran
Doppelventile für ein Höchstmaß an Dosiergenauigkeit
Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung
Betriebsarten:
Manuelle Dosierung (Einstellung 0,01%-100%)
Mengenproportionale Dosierung über Impulseingang (Divisor integriert)
Weitere Merkmale:
Entlüftungstaste (100%) für Entlüftung oder Inbetriebnahme
Umschalttaste Manuell/Impulseingang
Status LED für Manuell oder Impulsbetrieb
Status LED für Warnungen/Alarme
Mechanische Sperre des Einstellrad gegen unbefugte Bedienung
Ein-/Ausgänge:
Eingang für Impulseingang und Ext. Start/Stopp
Eingang für zweistufige Niveauüberwachung
2 Ausgangsmelderelais
| Art der Steuerung: | ||
| Steuerungsvariante: | PR | |
| Niveaukontrolle: | YES | |
| Kontaktansteuerung: | ja | |
| Ext. Stopp: | Ja | |
| Ausgangsrelais: | Yes | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 45 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Typenschlüssel: | DDE 15-4 PR-PV/V/C-X-31U2U2FG | |
| Max. Volumenstrom: | 15 l/h | |
| Min. Volumenstrom: | 15.0 ml/h | |
| Einstellbereich: | 1:1000 | |
| Zulassungen: | CE,CSA-US,NSF61,EAC,RCM | |
| Ventiltyp: | Standard | |
| Max. Viskosität bei 100%: | 50 mPas | |
| Max. Viskosität bei 50% (slow mode): | N/A mPas | |
| Max. Viskosität bei 25% (slow mode): | N/A mPas | |
| Wiederholgenauigkeit: | 5 % | |
| Werkstoffe: | ||
| Material Dosierkopf: | PVDF (Polyvinylidenfluorid) | |
| Ventilkugel: | Keramik | |
| Dichtung: | FKM | |
| Installation: | ||
| Umgebungstemperatur: | 0 .. 45 °C | |
| Max. Betriebsdruck: | 4 bar | |
| Inhalt des Installationsset > siehe Datenheft: | Nein | |
| Installationsart: | Kein Installationsset | |
| Anschluss Saugstutzen: | 4/6, 6/9, 6/12, 9/12 mm | |
| Anschluss Druckstutzen: | 4/6, 6/9, 6/12, 9/12 mm | |
| Max. Saughöhe (Betrieb): | 6 m | |
| Max. Saughöhe (Ansaugphase): | 3 m | |
| Elektrische Daten: | ||
| Maximale Leistungsaufnahme P1: | 19 W | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 1 x 100-240 V | |
| Schutzart (gemäß IEC 34-5): | IP65 / TYPE 4X | |
| Kabellänge: | 1.5 m | |
| Art des Kabelsteckers: | EU | |
| Einschaltstrom: | 25A bei 230V, für 2 ms | |
| Sonstiges: | ||
| Nettogewicht: | 2 kg | |
| Bruttogewicht: | 3 kg | |
| Herkunftsland: | FR | |
| Zolltarif Nr.: | 84135040 | |
