DDE 15-4DDE 15-4 P-PP/E/C-X-31I002FG
Smart Digital Dosierset, bestehend aus Dosierpumpe und Installationsset
SMART Digital DDE ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand
- und Bodenmontage ohne zusätzliches Montagezubehör.
|
|
Die Einstellung der Druckhubgeschwindigkeit (analog Dosiermenge) oder ml/Impuls erfolgt über ein Drehrad an der Vorderseite von 0,01 % bis 100 % der max. Leistung der Dosierpumpe.

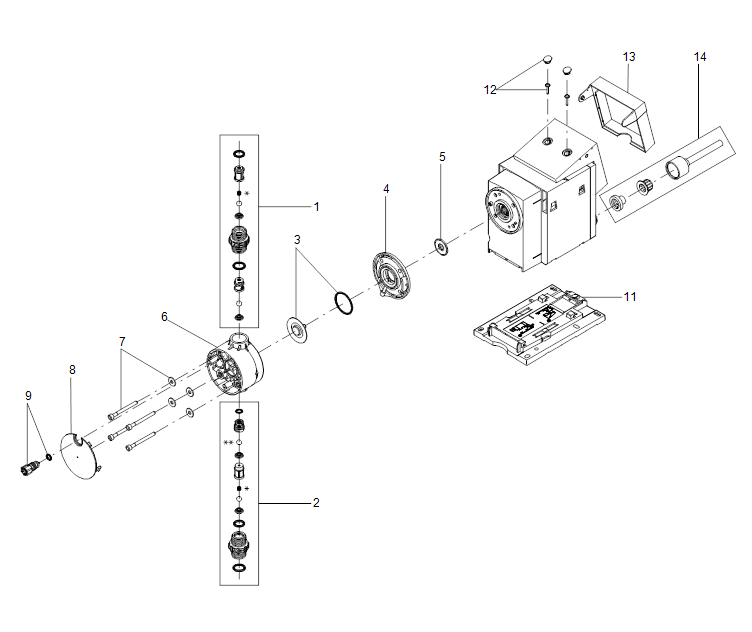

Der Dosierkopf besteht aus:
- Robuste und langlebige Voll-PTFE Membran
- Doppelventile für ein Höchstmaß an Dosiergenauigkeit
- Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung
|
|
Betriebsarten:
- Manuelle Dosierung (Einstellung 0,01%-100%)
- Mengenproportionale Dosierung über Impulseingang (Divisor integriert)
|
|
Weitere Merkmale:
- Entlüftungstaste (100 %) für Entlüftung oder Inbetriebnahme
- Umschalttaste Manuell/Impulseingang
- Status-LED für Manuell oder Impulsbetrieb
- Status-LED für Warnungen/Alarme
- Mechanische Sperre des Einstellrads gegen unbefugte Bedienung
|
|
Ein-/Ausgänge:
- Eingang für Impulseingang und Ext. Start/Stopp
- Eingang für zweistufige Niveauüberwachung
|
|
Installationsset, bestehend aus:
- Flexible Sauglanze mit Einlaufsieb ohne Niveaumeldung
- Impfarmatur, G1/2"
- 6 m PE-Druckleitung (ETFE bei PVDF Dosierkopf)
- 2 m PVC-Saugleitung (ETFE bei PVDF Dosierkopf)
- 2 m PVC-Entlüftungsleitung (4/6 mm).
- 5 m Ansteuerkabel (Impulssignal) und Fern Ein/Aus
|
|
| ART DER STEUERUNG: |
| Steuerungsvariante: |
|
P |
| Niveaukontrolle: |
|
YES |
| Kontaktansteuerung: |
|
ja |
| Ext. Stopp: |
|
Ja |
| Ausgangsrelais: |
|
No |
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
-10 .. 45 °C |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Typenschlüssel: |
|
DDE 15-4 P-PP/E/C-X-31I002FG |
| Max. Volumenstrom: |
|
15 l/h |
| Min. Volumenstrom: |
|
15.0 ml/h |
| Einstellbereich: |
|
1:1000 |
| Prüfkennzeichen auf dem Typenschild: |
|
CE,CSA-US,EAC,RCM |
| Ventiltyp: |
|
Standard |
| Max. Viskosität bei 100%: |
|
50 mPas |
| Max. Viskosität bei 50% (slow mode): |
|
N/A mPas |
| Max. Viskosität bei 25% (slow mode): |
|
N/A mPas |
| Wiederholgenauigkeit: |
|
5 % |
|
| WERKSTOFFE: |
| Material Dosierkopf: |
|
PP (Polypropylen) |
| Ventilkugel: |
|
Keramik |
| Dichtung: |
|
EPDM |
|
| INSTALLATION: |
| Umgebungstemperatur: |
|
0 .. 45 °C |
| Max. Betriebsdruck: |
|
4 bar |
| Inhalt des Installationsset > siehe Datenheft: |
|
Ja |
| Installationsart: |
|
9/12 mm bis zu 60 l/h,13 bar |
| Anschluss Saugstutzen: |
|
Hose 9/12 mm 6 |
| Anschluss Druckstutzen: |
|
Hose 9/12 mm 6 |
| Max. Saughöhe (Betrieb): |
|
6 m |
| Max. Saughöhe (Ansaugphase): |
|
3 m |
|
| ELEKTRISCHE DATEN: |
| Maximale Leistungsaufnahme P1: |
|
19 W |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
1 x 100-240 V |
| Schutzart (gemäß IEC 34-5): |
|
IP65 / NEMA 4X |
| Kabellänge: |
|
1.5 m |
| Art des Kabelsteckers: |
|
EU |
| Einschaltstrom: |
|
25A bei 230V, für 2 ms |
|
| SONSTIGES: |
| Nettogewicht: |
|
2 kg |
| Bruttogewicht: |
|
3 kg |
| Herkunftsland: |
|
FR |
| Zolltarif Nr.: |
|
84135040 |
|
