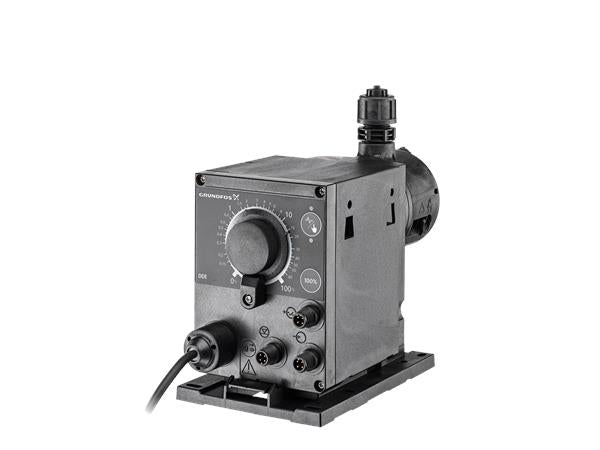

GRUNDFOS Digitale Dosierpumpe DDE 15-4 PR-PV/T/C-X-31U2U2FG - Art. 98147322

DDE 15-4
DDE 15-4 PR-PV/T/C-X-31U2U2FG

SMART Digital DDE ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand

und Bodenmontage ohne zusätzliches Montagezubehör.

Die Einstellung der Druckhubgeschwindigkeit (analog Dosiermenge) oder ml/Impuls erfolgt über ein Drehrad an der Vorderseite von 0,01 % bis 100 % der max. Leistung der Dosierpumpe.

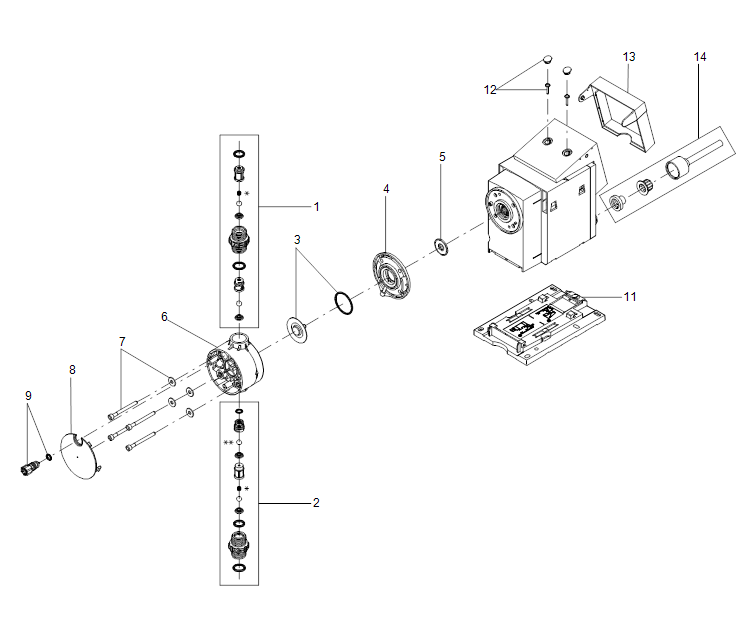

Der Dosierkopf besteht aus:

Robuste und langlebige Voll-PTFE Membran Doppelventile für ein Höchstmaß an Dosiergenauigkeit Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung

Betriebsarten:

Manuelle Dosierung (Einstellung 0,01%-100%) Mengenproportionale Dosierung über Impulseingang (Divisor integriert)

Weitere Merkmale:

Entlüftungstaste (100%) für Entlüftung oder Inbetriebnahme Umschalttaste Manuell/Impulseingang Status LED für Manuell oder Impulsbetrieb Status LED für Warnungen/Alarme Mechanische Sperre des Einstellrad gegen unbefugte Bedienung

Ein-/Ausgänge:

Eingang für Impulseingang und Ext. Start/Stopp Eingang für zweistufige Niveauüberwachung 2 Ausgangsmelderelais

ART DER STEUERUNG:
Steuerungsvariante:		PR
Niveaukontrolle:		YES
Kontaktansteuerung:		ja
Ext. Stopp:		Ja
Ausgangsrelais:		Yes
FÖRDERMEDIUM:
Fördermedium:		Wasser
Medientemperaturbereich:		-10 .. 45 °C
Medientemperatur während des Betriebs:		20 °C
Dichte:		998.2 kg/m³
TECHNISCHE DATEN:
Typenschlüssel:		DDE 15-4 PR-PV/T/C-X-31U2U2FG
Max. Volumenstrom:		15 l/h
Min. Volumenstrom:		15.0 ml/h
Einstellbereich:		1:1000
Prüfkennzeichen auf dem Typenschild:		CE,CSA-US,NSF61,EAC,RCM
Ventiltyp:		Standard
Max. Viskosität bei 100%:		50 mPas
Max. Viskosität bei 50% (slow mode):		N/A mPas
Max. Viskosität bei 25% (slow mode):		N/A mPas
Wiederholgenauigkeit:		5 %
WERKSTOFFE:
Material Dosierkopf:		PVDF (Polyvinylidenfluorid)
Ventilkugel:		Keramik
Dichtung:		PTFE
INSTALLATION:
Umgebungstemperatur:		0 .. 45 °C
Max. Betriebsdruck:		4 bar
Inhalt des Installationsset > siehe Datenheft:		Nein
Installationsart:		Kein Installationsset
Anschluss Saugstutzen:		4/6, 6/9, 6/12, 9/12 mm
Anschluss Druckstutzen:		4/6, 6/9, 6/12, 9/12 mm
Max. Saughöhe (Betrieb):		6 m
Max. Saughöhe (Ansaugphase):		3 m
ELEKTRISCHE DATEN:
Maximale Leistungsaufnahme P1:		19 W
Netzfrequenz:		50 / 60 Hz
Bemessungsspannung:		1 x 100-240 V
Schutzart (gemäß IEC 34-5):		IP65 / NEMA 4X
Kabellänge:		1.5 m
Art des Kabelsteckers:		EU
Einschaltstrom:		25A bei 230V, für 2 ms
SONSTIGES:
Nettogewicht:		2 kg
Bruttogewicht:		3 kg
Herkunftsland:		FR
Zolltarif Nr.:		84135040
