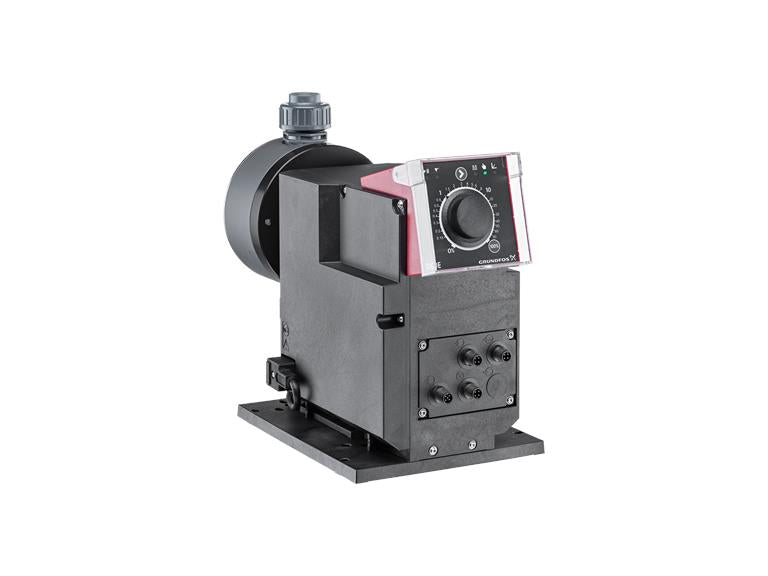

DDE 200-4DDE 200-4 AR-SS/V/SS-F-31A1A1F
Die SMART Digital DDE ist eine kompakte Verdränger-Membrandosierpumpe mit drehzahlvariablem Antrieb (ECM-Motor) und einem Einstellbereich von bis zu 1:800.
Die Serie der SMART Digital-Dosierpumpen arbeitet stets mit voller Hublänge, um selbst bei ausgasenden Flüssigkeiten die optimale Genauigkeit und optimale Befüllung des Dosierkopfes zu gewährleisten. Die Dauer jedes Druckhubs variiert je nach eingestellter Dosiermenge und führt so zu einem pulsationsarmen und quasi-kontinuierlichen Dosierbetrieb. Die anklickbare Montageplatte erleichtert die Installation und Service. Der Bedienkubus kann bequem vorn, links oder rechts montiert werden. Die manuelle Dosiermenge, Dosiermenge pro Impuls oder Verhältnis Analogsignal/Dosiermenge kann mit einem Einstellrad auf einer logarithmischen Skala von 0,1 bis 100 % eingestellt werden. Die Bedienelemente sind durch eine transparente Abdeckhaube geschützt.
Der Dosierkopf umfasst:
- Robuste und langlebige Doppel-PTFE Membran
- Druck- und saugseitiges Ventil
- Entlüftungsventil
|
|
Betriebsarten:
- Manuelle Dosierung von 0,1 bis 100 % der max. Dosiermenge
- Mengenproportionale Dosiermenge via Impulsansteuerung
- Mengenproportionale Dosiermenge via Analogansteuerung (skalierbar)
|
|
Weitere Leistungsmerkmale:
- 100 % Taste, beispielsweise zur Entlüftung
- Wähltaste für die Betriebsarten Manuell, Impuls- oder Analogansteuerung
- Status-LEDs zur Anzeige der gewählten Betriebsart
|
|
Signaleingänge/-ausgänge:
- Eingang für Impuls- oder Analogansteuerung und Ext. Start/Stopp
- Eingang für zweistufige Niveauüberwachung
- 2 potenzialfreie parametrierbare Ausgangsmelderelais (30 V AC/DC)
|
|
| ART DER STEUERUNG: |
| Steuerungsvariante: |
|
AR |
| Niveaukontrolle: |
|
YES |
| Analogeingang: |
|
0/4-20 mA |
| Kontaktansteuerung: |
|
ja |
| Ext. Stopp: |
|
Ja |
| Ausgangsrelais: |
|
Yes |
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
0 .. 50 °C |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Typenschlüssel: |
|
DDE 200-4 AR-SS/V/SS-F-31A1A1F |
| Max. Volumenstrom: |
|
200 l/h |
| Min. Volumenstrom: |
|
250 ml/h |
| Einstellbereich: |
|
1:800 |
| Prüfkennzeichen auf dem Typenschild: |
|
CE,CSA-US,NSF61,EAC,RCM |
| Ventiltyp: |
|
Standard |
| Max. Viskosität bei 100%: |
|
100 mPas |
| Max. Viskosität bei 50% (slow mode): |
|
N/A mPas |
| Max. Viskosität bei 25% (slow mode): |
|
N/A mPas |
| Wiederholgenauigkeit: |
|
5 % |
|
| WERKSTOFFE: |
| Material Dosierkopf: |
|
Edelstahl 1.4435 |
| Ventilkugel: |
|
Nichtrostender Stahl |
| Dichtung: |
|
FKM |
|
| INSTALLATION: |
| Umgebungstemperatur: |
|
0 .. 45 °C |
| Max. Betriebsdruck: |
|
4 bar |
| Inhalt des Installationsset > siehe Datenheft: |
|
Nein |
| Installationsart: |
|
Kein Installationsset |
| Anschluss Saugstutzen: |
|
Conn. threaded Rp 3/4# Code A1 |
| Anschluss Druckstutzen: |
|
Conn. threaded Rp 3/4# Code A1 |
| Max. Saughöhe (Betrieb): |
|
3 m |
| Max. Saughöhe (Ansaugphase): |
|
1.5 m |
|
| ELEKTRISCHE DATEN: |
| Maximale Leistungsaufnahme P1: |
|
62 W |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
1 x 100-240 V |
| Schutzart (gemäß IEC 34-5): |
|
IP65 / NEMA 4X |
| Kabellänge: |
|
1.5 m |
| Art des Kabelsteckers: |
|
EU |
| Einschaltstrom: |
|
70 A bei 240 V (35 A/100 V) für 2 ms |
|
| SONSTIGES: |
| Nettogewicht: |
|
8 kg |
| Bruttogewicht: |
|
8 kg |
| Farbe: |
|
rot |
