DDE 6-10DDE 6-10 B-PP/V/C-X-31I001FG
Smart Digital Dosierset, bestehend aus Dosierpumpe und Installationsset
SMART Digital DDE ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand
- und Bodenmontage ohne zusätzliches Montagezubehör.
|
|
Die Einstellung der Druckhubgeschwindigkeit (analog Dosiermenge) erfolgt über ein Drehrad an der Vorderseite von 0,01 % bis 100 % der max. Leistung der Dosierpumpe.

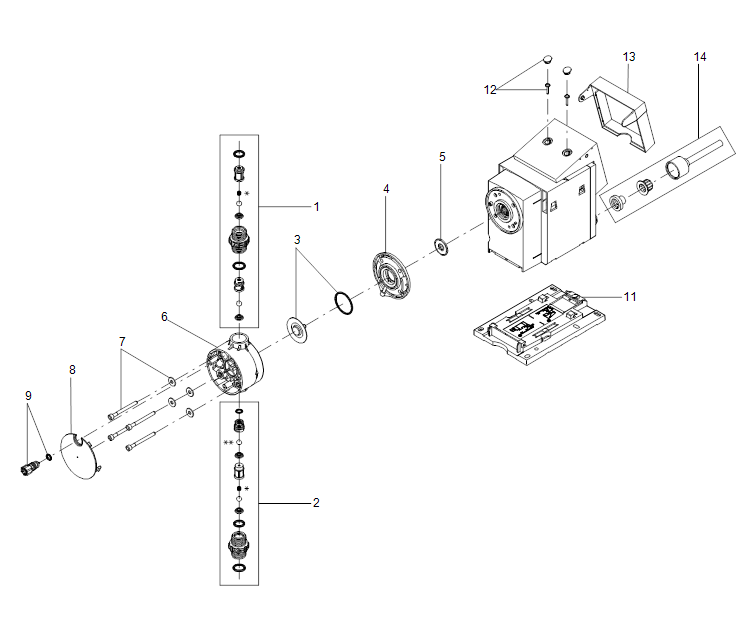

Der Dosierkopf besteht aus:
- Robuster und langlebiger Voll-PTFE Membran
- Doppelventilen für ein Höchstmaß an Dosiergenauigkeit
- Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung
|
|
Betriebsarten:
- Manuelle Dosierung (Einstellung 0,01 % - 100 %)
|
|
Weitere Merkmale:
- Mechanische Sperre des Einstellrad gegen unbefugte Bedienung
|
|
Installationsset, bestehend aus:
- Flexibler Sauglanze mit Einlaufsieb ohne Niveaumeldung
- Impfarmatur, G1/2"
- 6 m Druckleitung aus PE (ETFE bei PVDF Dosierkopf)
- 2 m Saugleitung aus PVC (ETFE bei PVDF Dosierkopf)
- 2 m PVC Entlüftungsleitung (4/6 mm)
|
|
| ART DER STEUERUNG: |
| Steuerungsvariante: |
|
B |
| Ext. Stopp: |
|
Nein |
| Ausgangsrelais: |
|
No |
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
-10 .. 45 °C |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Typenschlüssel: |
|
DDE 6-10 B-PP/V/C-X-31I001FG |
| Max. Volumenstrom: |
|
6 l/h |
| Min. Volumenstrom: |
|
6.0 ml/h |
| Einstellbereich: |
|
1:1000 |
| Prüfkennzeichen auf dem Typenschild: |
|
CE,CSA-US,EAC,RCM |
| Ventiltyp: |
|
Standard |
| Max. Viskosität bei 100%: |
|
50 mPas |
| Max. Viskosität bei 50% (slow mode): |
|
N/A mPas |
| Max. Viskosität bei 25% (slow mode): |
|
N/A mPas |
| Wiederholgenauigkeit: |
|
5 % |
|
| WERKSTOFFE: |
| Material Dosierkopf: |
|
PP (Polypropylen) |
| Ventilkugel: |
|
Keramik |
| Dichtung: |
|
FKM |
|
| INSTALLATION: |
| Umgebungstemperatur: |
|
0 .. 45 °C |
| Max. Betriebsdruck: |
|
10 bar |
| Inhalt des Installationsset > siehe Datenheft: |
|
Ja |
| Installationsart: |
|
4/6 mm bis zu 7,5 l/h,16 bar |
| Anschluss Saugstutzen: |
|
Hose 4/6 mm 3 |
| Anschluss Druckstutzen: |
|
Hose 4/6 mm 3 |
| Max. Saughöhe (Betrieb): |
|
6 m |
| Max. Saughöhe (Ansaugphase): |
|
2 m |
|
| ELEKTRISCHE DATEN: |
| Maximale Leistungsaufnahme P1: |
|
19 W |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
1 x 100-240 V |
| Schutzart (gemäß IEC 34-5): |
|
IP65 / NEMA 4X |
| Kabellänge: |
|
1.5 m |
| Art des Kabelsteckers: |
|
EU |
| Einschaltstrom: |
|
25A bei 230V, für 2 ms |
|
| SONSTIGES: |
| Nettogewicht: |
|
2 kg |
| Bruttogewicht: |
|
3 kg |
| Herkunftsland: |
|
FR |
| Zolltarif Nr.: |
|
84135040 |
|
