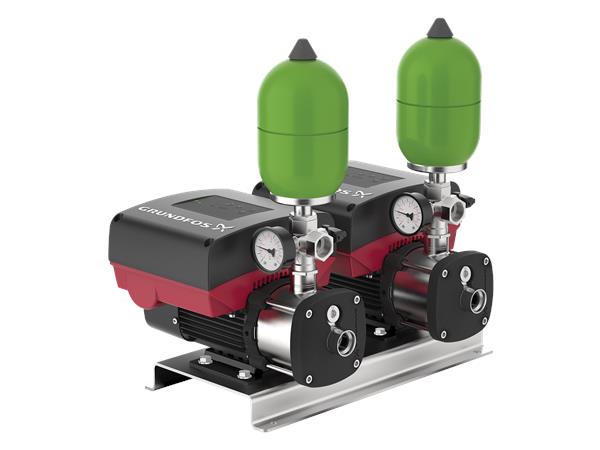

CMBE TWIN 3-62 I-U-C-J-D-A
Die Grundfos CMBE TWIN Booster sind kompakte Druckerhöhungsanlagen bestehend aus zwei Pumpen für die Wasserversorgung von häuslichen und gewerblichen Anwendungen. Die integrierte Drehzahlregelung ermöglicht das Aufrechthalten eines konstanten Drucks in den Rohrleitungen. Ein Drucksensor erkennt Änderungen im Wasserverbrauch und sendet ein Signal an den Drehzahlregler, um die Motordrehzahl entsprechend anzupassen. Auf diese Weise und mithilfe einer Kaskadenregelung, bei der die Pumpen bedarfsgerecht ein
- und ausgeschaltet werden, erfolgt eine automatische Leistungsanpassung an den tatsächlichen Verbrauch.
|
|
So ist sichergestellt, dass die Druckerhöhungsanlage äußerst effizient mit der bestmöglichen Anzahl an Pumpen läuft. Die CMBE TWIN Booster lässt sich besonders eifach installieren. Nach dem hydraulischen Anschluss muss nur noch der Stecker eingesteckt werden. Für den hydraulischen Anschluss sind passende Anschlusssätze als Zubehör lieferbar. Die Druckerhöhungsanlage besitzt eine UL-Zulassung.
Die CMBE TWIN Booster bestehen aus zwei CME-Pumpen, die jede für sich wie folgt ausgestattet ist
- 5-Wege-Verteiler
- Membrandruckbehälter
- Druckmanometer
- Drucksensor.
|
|
Eigenschaften
- Kaskadenbetrieb
- Automatische Pumpenumschaltung
- Konstantdruckregelung
- Rohrbefüllfunktion
- Kompakte Bauweise
- Robuste Bauweise aus Edelsstahl
- Einfache Installation (Plug & Pump)
- integrierter softwareseitiger Trockenlaufschutz
|
|
Anwendungen
- Wohnhäuser
- Schulen
- Kleine Hotels
- Bürogebäude
- Landwirtschaft
|
|
| Die CME-Pumpen der Druckerhöhungsanlagen benötigen keinen externen Motorschutz. Der MGE-Motor besitzt einen Überhitzungsschutz gegen langsame Überlastung und Blockieren (IEC 34.11: |
|
TP211). |
|
| HINWEIS: |
| Saughöhe: |
|
maximal 1 m bei einer Medientemperatur von +20 °C, einschließlich der Druckverluste in der Saugleitung (nicht selbstansaugend). |
|
Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1%
- 0,2% Wasserstoffperoxid) unterzogen (chemische Desinfektion) und nach der Prüfung verschlossen.
|
|
Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV). Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit.
Zusätzlich können auf Anfrage die Druckerhöhungsanlagen im Werk thermisch desinfiziert werden. Dazu werden die Anlagen und die Pumpen einzeln über mehrere Minuten mit über 76°C warmen Trinkwasser beaufschlagt.
Eine Prüfung der Druckerhöhungsanlagen im Werk nach erfolgter Nassprüfung auf Einhaltung der Grenzwerte der TrinkwV durch ein externes akkreditiertes Labor inkl. Fachgerechte Probenahme des Trinkwassers durch qualifiziertes und geschultes Personal ist auf Anfrage erhältlich.
| ART DER STEUERUNG: |
| Type of connector: |
|
No plug |
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
0 .. 60 °C |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: |
|
3780 1/min |
| Nennförderstrom: |
|
4.2 m³/h |
| Nennförderhöhe: |
|
45.2 m |
| GLRD Code: |
|
AVBE |
| Zulassungen: |
|
CE,EAC,CN ROHS EX,SEPRO,MORO,U |
| Trinkwasserzulassungen: |
|
UBA |
| ISO Abnahmekl.: |
|
ISO9906:2012 3B |
| Hochfahren: |
|
Integrated Frequency converter |
| Behältervolumen: |
|
4 l |
| Main pump type: |
|
CMBE TWIN |
| Main pump product number: |
|
98586111 |
|
| WERKSTOFFE: |
| Pumpengehäuse: |
|
Edelstahl |
| Pumpenmantel: |
|
EN 1.4301 |
| Pumpengehäuse: |
|
AISI 304 |
| Laufradwerkstoff: |
|
Edelstahl |
| Laufrad: |
|
EN 1.4301 |
| |
|
AISI 304 |
|
| INSTALLATION: |
| Maximale Umgebungstemperatur: |
|
55 °C |
| Max. Betriebsdruck: |
|
10 bar |
| Pipe connection standard: |
|
WHITWORTH THREAD RP |
| Anschluss Saugstutzen: |
|
RP 1 |
| Anschluss Druckstutzen: |
|
RP 1 |
| Nenndruckstufe: |
|
PN 10 |
|
| ELEKTRISCHE DATEN: |
| Rated power - P2: |
|
1.1 kW |
| Netzfrequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
1 x 200-240 V |
| Maximum current consumption: |
|
13.4-11.2 A |
| Schutzart (gemäß IEC 34-5): |
|
IP55 |
| Isolationsklasse (IEC 85): |
|
F |
| Kabellänge: |
|
5 m |
| Netzstecker: |
|
FUSE |
|
| SONSTIGES: |
| Nettogewicht: |
|
40.1 kg |
| Bruttogewicht: |
|
48.1 kg |
| Herkunftsland: |
|
DE |
| Zolltarif Nr.: |
|
84137075 |
| Environmental approvals: |
|
WEEE |
|
