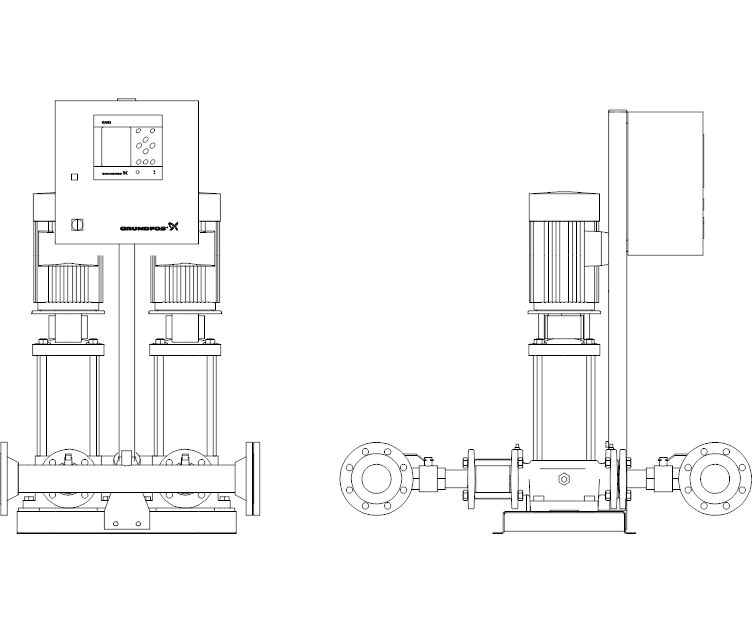

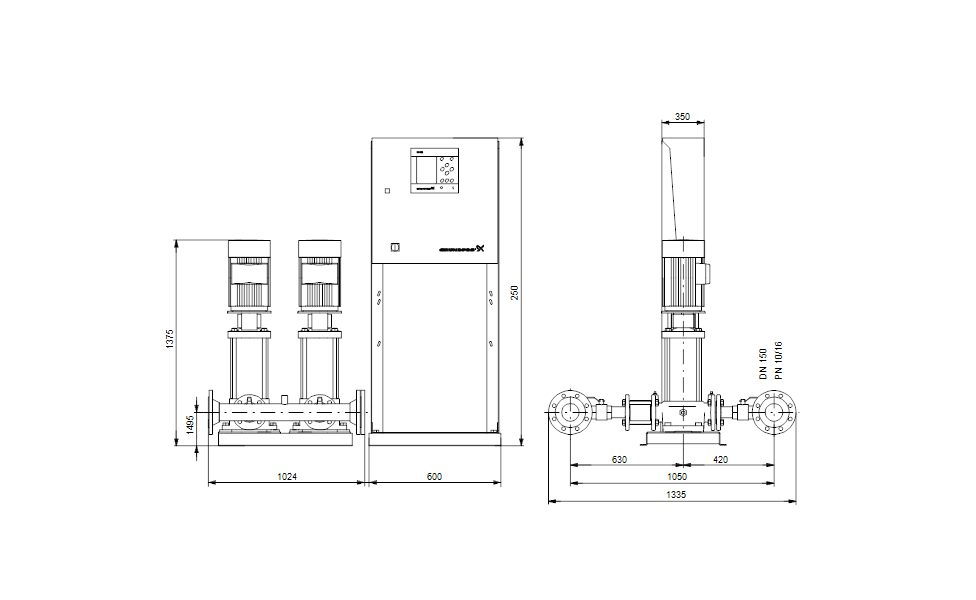

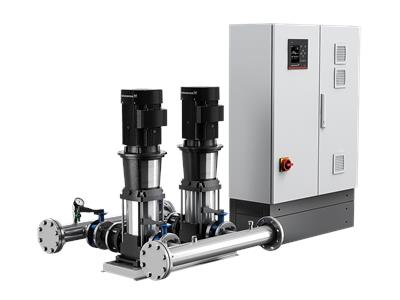

DruckerhöhungsanlageTyp: Hydro MPC-S 2 CR45-3
Anschlussfertige Druckerhöhungsanlage nach DIN 1988 /T5 mit normalsaugenden vertikalen Kreiselpumpen der Baureihe CRI/CR. Druckabhängige kaskadenförmige Zu-/Abschaltung jeder einzelnen Pumpe mittels Drucktransmitter. Hochflexible Steuer- u. Regeleinheit zur netzschonenden Konstantdruckregelung, mit großem hintergrundbeleuchtetem Grafikdisplay (320x240 Pixel) und intuitiv bedienbarer Soft-Touch Folientastatur (IP54), grafische Darstellung der Druckerhöhungsanlage für anlagennahe Parametrierung und Überwachung. Integrierte Ethernet-Schnittstelle zur 1 zu 1 Abbildung der Bedienoberfläche in einem Internetbrowser zur Fernüberwachung-/einstellung über das Ether-/Internet. Steuerungseinheit, Hauptschalter, Motorschutz und Sicherungen in einem Stahlschaltschrank (IP54) auf Edelstahlhaltern montiert.
Servicefreundliche, hochverschleißfeste Patronengleitringdichtung (ab 11 kW Motorbemessungsleistung mit Ausbaukupplung) mit Werkstoffpaarung SiC/SiC, EPDM. Pumpen auf gemeinsamer korrosionssicherer Edelstahlgrundplatte (1.4301) schwingungsgedämpft montiert, verrohrt, verdrahtet, geprüft und voreingestellt.
Edelstahlrohrverteiler (1.4571) im Aushalsverfahren orbital verschweißt, mit:
- DVGW/KTW geprüfte Absperreinrichtung auf Saug- und Druckseite
- DVGW/KTW geprüfter Rückflussverhinderer (bis DN65 POM; >DN65 Edelstahl) auf der Druckseite
- vollverschweißter Drucksenor mit 4facher Überlastfestigkeit zur sicheren Nullpunktrückstellung
- gedämpftes Manometer
- Optional redundanter Drucksensor
- Kugelhahn zum Anschluss eines Membrandruckbehälters
- max. Anlagendruck 16bar (abhängig vom Membrandruckgefäß).
|
|
Oberflächengekühlter geräuscharmer Grundfos Elektromotor der Hochwirkungsgradklasse EFF1 (1,1kW-22kW).
Die wichtigsten Funktionen sind:
- Einhaltung eines frei gewählten Solldruckes.
- wirkungsgradoptimierte bedarfsabhängige Zu-/Abschaltung aller für den Betriebspunkt erforderlichen Pumpen
- ständige Optimierung des Gesamtwirkungsgrades der Anlage durch optimierte Pumpenmanagmentsoftware
- Bedienoberfläche unterteilt in 4 bedienerfreundliche Menus: Status, Betrieb, Alarm und Einstellungen
- Eingabe von 7 alternativen Sollwerten (Aktivierung Sollwert 3-7 mit IO351B Modul)
- Möglichkeit der Sollwertverschiebung durch externe Regelgrößen (0-10V, 0/4-20mA)
- Umschaltung zwischen Betriebsart "geregelt" (geschlossener Regelkreis) und "ungeregelt"(offener Regelkreis).
- Stopp-Funktion mit automatischer Abschaltung der letzten Pumpe bei Qmin Abnahme
- Eingabe für max. Anzahl Start/Stopp pro Pumpe
- Einstellung der minimalen Umschaltzeit und Eingabe der Pumpenpriorität
- FIFO (First In/First Out) Pumpentausch für gleichmäßige Auslastung aller Pumpen
- parametrierbare Testlauffunktion
- Anzeige des Vordrucks in der Steuerung bei Installation eines Drucksensors zur Wassermangelüberwachung
- Eingabe der Anzahl von Reservepumpen
- manueller "Hand" Eingriff auf jede einzelne Pumpe oder Anlage (Start;Stopp;Min.;Max.)
- Überwachung min./max. Anlagendruck (z.B. für die Erkennung eines Rohrleitungsbruches)
- Überwachung des Messbereichs des Sensorsignals
- Anzeige der Betriebsstunden und Energieverbrauch
- Anzeige von aktuellen und gespeicherten Alarmmeldungen (max. 24)
- 2stufiger Passwortschutz (Anzeige; Eingabe) der Steuerung zum Schutz gegen Fremdeingriff
- integrierte Ethernetschnittstelle zur 1 zu 1 Abbildung der Bedienoberfläche in einem Internetbrowser zur Fernüberwachung und Parametrierung der Anlage
- RS 485 Schnittstelle für Kommunikation mit externen BUS-Systemen (optional)
- Selbstschutz der Pumpenmotoren gegen Überlast
- Störumschaltung bei Motorstörung (DIN 1988)
|
|
Ein-Ausgänge:
3 potentialfreie Digitaleingänge, davon 2 frei parametrierbar, z.B. für:
- Fern Ein/Aus der Anlage
- Wassermangelüberwachung (z.B. für Druckschalter oder Schwimmerschalter)
- Aktivierung des 2. alternativen Sollwerts
|
|
3 frei parametrierbare analoge Eingänge, z.B. für:
- Anschluss eines Drucksensors zur Istwerterfassung
- Wassermangelüberwachung (z.B. mit analogem Drucktransmitter)
- externe Sollwertverschiebung (0-10V, 0/4-20mA)
- Anschluss eines redundanten Drucksensors
|
|
2 parametrierbare potentialfreie Digitalausgänge (Wechsler), z.B. für:
- Sammelbetriebsmeldung (optional Einzelbetriebsmeldung)
- Sammelstörmeldung (optional Einzelstörmeldung)
|
|
1 integrierte Ethernetschnittstelle zur 1 zu 1 Abbildung der Bedienoberfläche in einem Internetbrowser zur Fernüberwachung und Parametrierung der Anlage.
Grundfos Hydro MPC-S Anlagen müssen mit einem Membrandruckbehälter ausgestattet werden (siehe Grundfos Optionszubehör).
| Fördermedium: |
|
Wasser |
| zul. Mediumtemp.: |
|
5 °C .. 70 °C |
| Max. Betriebsdruck: |
|
16 bar |
| Max. Förderstrom d. Anlage: |
|
116 m³/h |
| Förderstrom der Anlage ohne die Reservepumpe nach DIN 1988/T5: |
|
58 m³/h |
| Nennstrom der Anlage: |
|
43 A |
| Motorbemessungsleistung: |
|
11 kW |
Membranbehälter, Komponenten zur Wassermangel- überwachung und alternative Bedieneinheiten können aus der Zubehörliste ausgewählt werden. Nettogewicht: 472 kg
