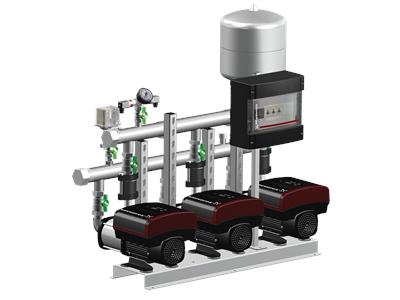

GRUNDFOS Druckerhöhungsanlage HYDRO MULTI-E 3 CME15-02 Art. 98486816

HYDRO MULTI-E 3 CME15-02
Die Grundfos Druckerhöhungsanlagen Hydro Multi-E sind für den Transport und die Druckerhöhung von sauberem Wasser in Wasserwerken, Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern, Schulen, usw. bestimmt.

Die Grundfos Druckerhöhungsanlagen Hydro Multi-E bestehen aus 2 bis 3 parallel geschalteten CME-Pumpen.

Die Pumpen der Hydro Multi-E sind zusammen mit allen erforderlichen Armaturen auf einem gemeinsamen Grundrahmen aus Edelstahl 1.4301 montiert. Auf der Saugseite befindet sich ein Saugsammelrohr aus Edelstahl 1.4401 oder 1.4571 mit einem auf einem Kugelhahn montierten Druckschalter und ein Absperrventil. Auf der Druckseite jeder Pumpe ist ein Rückschlagventil und ein Absperrventil montiert. Auf dem druckseitigen Sammelrohr aus Edelstahl 1.4401 oder 1.4571 befinden sich ein auf einem Kugelhahn montierter Drucksensor, ein Manometer und ein Membrandruckbehälter.

Die Hydro Multi-E ist mit einem EIN/AUS-Schalter zum Ein- und Ausschalten der Spannungsversorgung ausgestattet.

Die Hydro Multi-E hält den Druck unabhängig von Verbrauchsschwankungen konstant.

Der integrierte PI-Regler regelt die Zu- und Abschaltung der Pumpen sowie die Pumpendrehzahl in Abhängigkeit des Förderstrombedarfs.

Die Druckerhöhungsanlage kann direkt über das Bedienfeld der einzelnen Pumpen oder über die als Zubehör erhältliche Kommunikationslösung Grundfos GO bedient werden.

Die Grundfos Druckerhöhungsanlage Hydro Multi-E wird geprüft und betriebsbereit ausgeliefert.

Fördermedium:
Fördermedium: Wasser
Medientemperaturbereich: 5 .. 60 °C
Medientemperatur während des Betriebs: 20 °C
Dichte: 998.2 kg/m³

Werkstoffe:
Pumpengehäuse: Nichtrostender Stahl

Installation:
Max. Betriebsdruck: 10 bar
Maximal zulässiger Zulaufdruck: PN 10 bar
Anschluss: DIN 2642
Anschluss Saugseite: DN 100
Anschluss Druckseite: DN 100

Elektrische Daten:
Leistung (P2) je Pumpe: 4 kW
Netzfrequenz: 50 / 60 Hz
Bemessungsspannung: 3 x 380-415 V
Bemessungsstrom: 19.8 A
IE-Wirkungsgradklasse: IE3
Einschaltart: E
Schutzart (gemäß IEC 34-5): IP54

Behälter:
Behältervolumen: 33 l
Membrandruckbehälter: Y

Sonstiges:
Nettogewicht: 173 kg
Bruttogewicht: 193 kg
Versandvolumen: 1 m³
Sprache: GB
