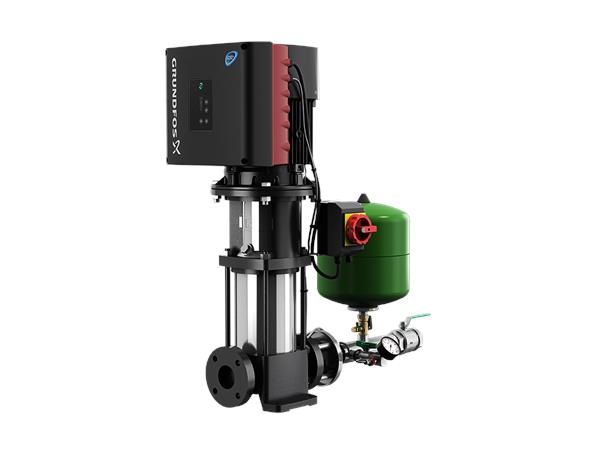

GRUNDFOS Druckerhöhungsanlage Hydro Solo-E CRE 20-2 Art. 91048909
Artikel-Nr.: 91048909
Teilen via
- Aktuell verfügbar
Technische Daten
Hydro Solo-E CRE 20-2
Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV). Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit.
Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter.
Pumpeneigenschaften:
|
Die Pumpe wird über einen angeflanschten, dreiphasigen MGE-Motor mit im Klemmenkasten integriertem Frequenzumrichter und PI-Regler angetrieben.
Über ein Bedienfeld erfolgt die Einstellung des Sollwerts und der Betriebsart MIN, MAX oder STOPP. Das Bedienfeld verfügt über Meldeleuchten für "Betrieb" und "Störung".
Anschlussmöglichkeiten im Klemmenkasten:
|
Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1%
|
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 60 °C | |
| TECHNISCHE DATEN: | ||
| Nennförderstrom: | 25.3 m³/h | |
| Nennförderhöhe: | 32.5 m | |
| GLRD Code: | HQQE | |
| WERKSTOFFE: | ||
| Fußstück: | Grauguss | |
| Fußstückwerkstoff gemäß EN-Norm: | EN 1561 EN-GJL-200 | |
| Fußstückwerkstück gemäß ASTM: | ASTM A48-25B | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | AISI 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 50 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Standard for inlet connection: | DIN | |
| Anschlusstyp Eintritt: | DIN | |
| Anschlusstyp Austritt: | Rp | |
| Größe des Saugstutzens: | DN 50 | |
| Größe des Druckanschlusses: | 2 inch | |
| Grösse Motorflansch: | FT130 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 112MC | |
| Motorbemessungsleistung P2: | 4 kW | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 3 x 380-500 V | |
| Bemessungsstrom: | 7.60-6.20 A | |
| Leistungsfaktor Cos phi: | 0.92-0.87 | |
| Nenn-Drehzahl: | 360-4000 1/min | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 98971050 | |
| BEHÄLTER: | ||
| Volumen des Druckbehälters: | 33 l | |
| SONSTIGES: | ||
| Nettogewicht: | 89.4 kg | |
| Bruttogewicht: | 118 kg | |
| Versandvolumen: | 0.6 m³ | |
| Dänische VVS Nr.: | 385550502 | |
| Finische LVI Nr.: | 4925342 | |
| Herkunftsland: | DE | |
| Zolltarif Nr.: | 84137075 | |
