GRUNDFOS Druckerhöhungsanlage Hydro Solo-E CRE 5-5 Art. 98453512

Hydro Solo-E CRE 5-5

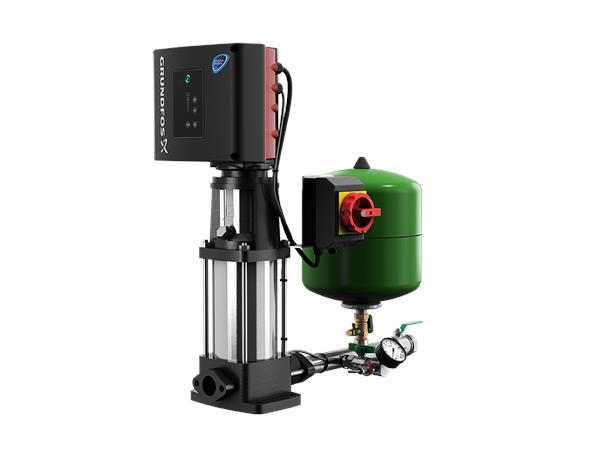

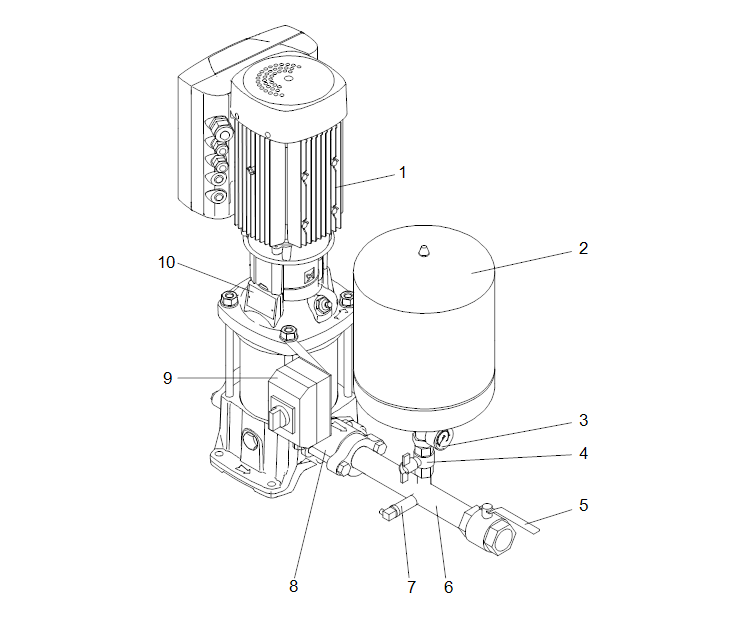

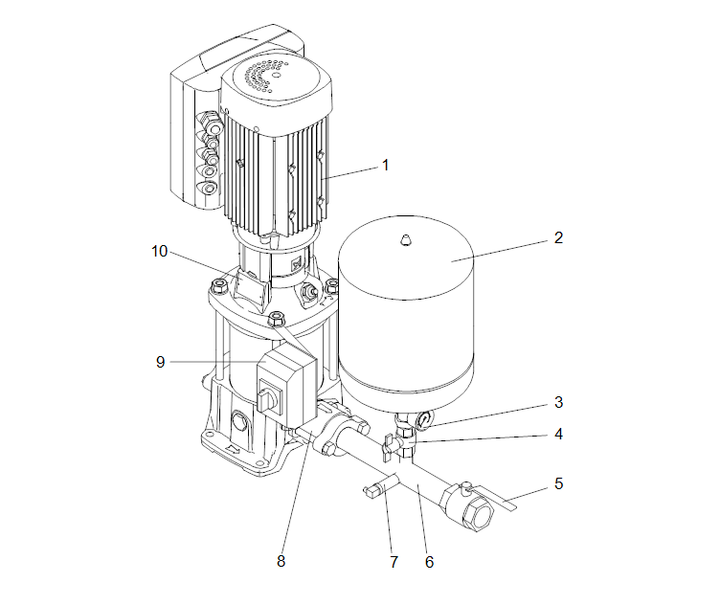

Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter.

Pumpeneigenschaften:

Laufräder und Zwischenkammern aus Edelstahl 1.4301 Pumpenkopf und Fußstück aus Grauguss Einbaulänge der Gleitringdichtung gemäß EN 12756 Kraftübertragung über Klemmkupplung aus Grauguss

Die Pumpe wird über einen angeflanschten, dreiphasigen MGE-Motor mit im Klemmenkasten integriertem Frequenzumrichter und PI-Regler angetrieben.

Über ein Bedienfeld erfolgt die Einstellung des Sollwerts und der Betriebsart MIN, MAX oder STOPP. Das Bedienfeld verfügt über Meldeleuchten für "Betrieb" und "Störung".

Anschlussmöglichkeiten im Klemmenkasten:

Ein- und Ausschalten der Pumpe von extern (potentialfreier Kontakt) Ferneinstellung des Sollwerts über Analogsignal (0 - 5 V, 0 - 10 V, 0(4) - 20 mA) Sensor mit Ausgangssignal 0 -5 V, 0 - 10 V, 0(4) - 20 mA 24 V Spannungsversorgung für externen Sensor, Imax = 40 mA Eingang für Zwangssteuerung mit min. oder max. Drehzahl (potentialfreier Kontakt) potentialfreies Störmelderelais mit Wechselkontakt zur Meldung von Störungen, Betrieb und Betriebsbereitschaft. GENIbus-Schnittstelle RS 485.

Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1%

0,2% Wasserstoffperoxid) unterzogen und nach der Prüfung verschlossen.

Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV). Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit.

FÖRDERMEDIUM:
Medientemperaturbereich:		0 .. 60 °C
TECHNISCHE DATEN:
Nennförderstrom:		6.9 m³/h
Nennförderhöhe:		32 m
GLRD Code:		HQQE
WERKSTOFFE:
Fußstück:		Grauguss
Fußstückwerkstoff gemäß EN-Norm:		EN 1561 EN-GJL-200
Fußstückwerkstück gemäß ASTM:		ASTM A48-25B
Laufradwerkstoff:		Edelstahl
Laufrad:		EN 1.4301
Laufradwerkstoff gemäß ASTM:		AISI 304

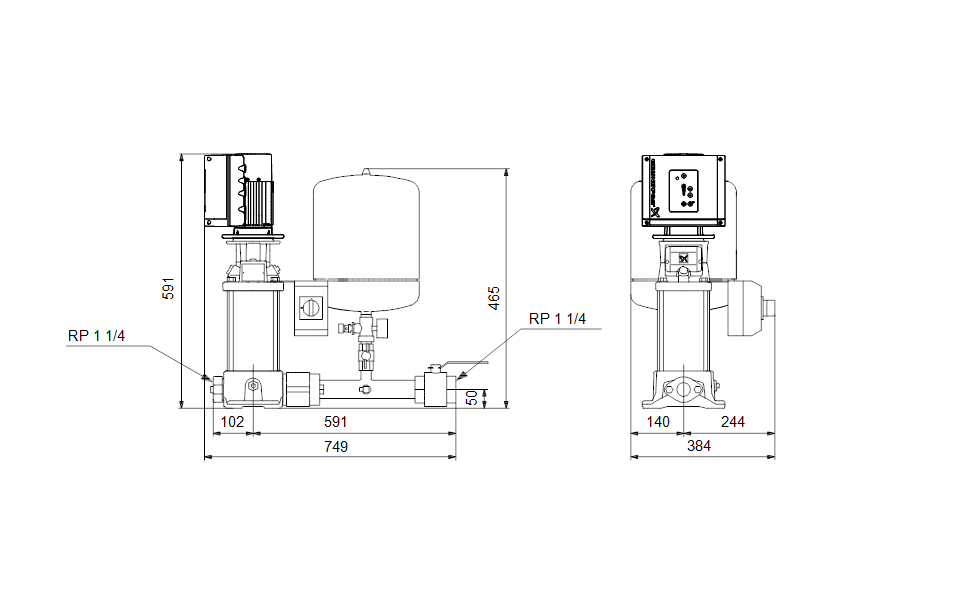

INSTALLATION:
Maximale Umgebungstemperatur:		50 °C
Max. Betriebsdruck:		10 bar
Standard for inlet connection:		OVAL
Anschlusstyp Eintritt:		Rp
Anschlusstyp Austritt:		Rp
Größe des Saugstutzens:		1 1/4 inch
Größe des Druckanschlusses:		1 1/4 inch
Grösse Motorflansch:		FT115
ELEKTRISCHE DATEN:
Bauart des Motors:		90SC
Motorbemessungsleistung P2:		1.5 kW
Netzfrequenz:		50 / 60 Hz
Bemessungsspannung:		1 x 200-240 V
Bemessungsstrom:		9.10-7.60 A
Leistungsfaktor Cos phi:		0.99
Nenn-Drehzahl:		360-4000 1/min
Schutzart (gemäß IEC 34-5):		IP55
Wärmeklasse (IEC 85):		F
Motor - Produktnummer:		98190188
BEHÄLTER:
Volumen des Druckbehälters:		18 l
SONSTIGES:
Nettogewicht:		51 kg
Bruttogewicht:		53.9 kg
Versandvolumen:		0.6 m³
Dänische VVS Nr.:		385550205
Finische LVI Nr.:		4925331
Herkunftsland:		DE
Zolltarif Nr.:		84137075
