GRUNDFOS Druckerhöhungsanlage Hydro Solo-E CRIE 10-3 Art. 99432879
Artikel-Nr.: 99432879
- Aktuell verfügbar

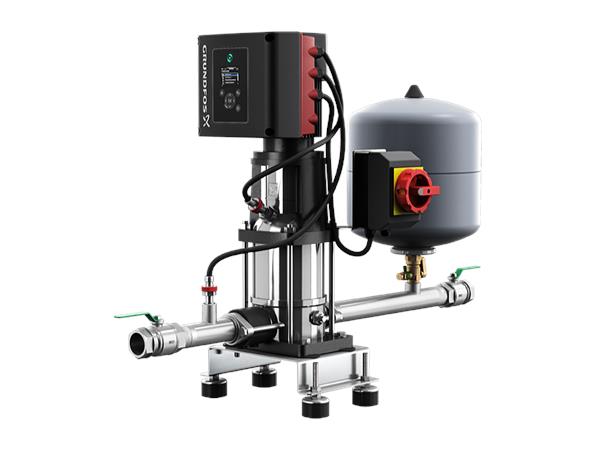

Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter montiert auf einem Grundrahmen mit Schwingungsdämpfern.
Pumpeneigenschaften:
|
Die Pumpe wird über einen angeflanschten, dreiphasigen MGE-Motor mit im Klemmenkasten integrierten Frequenzumrichter und PI-Regler angetrieben. Der Motor und die Elektronik verfügen über einen integrierten Überlast- und Überhitzungsschutz. Ein externer Motorschutz ist nicht erforderlich.
Über ein Bedienfeld erfolgt die Einstellung des Sollwerts und der Betriebsart MIN, MAX oder STOPP. Das Grundfos Eye am Bedienfeld zeigt den Betriebszustand der Pumpe an:
|
Die Kommunikation mit der Pumpe erfolgt über die Fernbedienung Grundfos GO (Zubehör), mit der weitere Einstellungen vorgenommen sowie zahlreiche Parameter, wie z. B. "Istwert", "Drehzahl", "Leistungsaufnahme" und "Gesamtstromverbrauch" ausgelesen werden können.
Anschlussmöglichkeiten im Klemmenkasten:
|
Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1%
|
Zusätzlich können auf Anfrage die Druckerhöhungsanlagen im Werk thermisch desinfiziert werden. Dazu werden die Anlagen und die Pumpen einzeln über mehrere Minuten mit über 76°C warmen Trinkwasser beaufschlagt.
Eine Prüfung der Druckerhöhungsanlagen im Werk nach erfolgter Nassprüfung auf Einhaltung der Grenzwerte der TrinkwV durch ein externes akkreditiertes Labor inkl. Fachgerechte Probenahme des Trinkwassers durch qualifiziertes und geschultes Personal ist auf Anfrage erhältlich.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 60 °C | |
| TECHNISCHE DATEN: | ||
| Nennförderstrom: | 12.1 m³/h | |
| Nennförderhöhe: | 34.9 m | |
| GLRD Code: | HQQE | |
| WERKSTOFFE: | ||
| Fußstück: | Edelstahl | |
| Fußstückwerkstoff gemäß EN-Norm: | EN 1.4408 | |
| Fußstückwerkstück gemäß ASTM: | AISI 316 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | AISI 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 50 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Standard for inlet connection: | OVAL | |
| Anschlusstyp Eintritt: | Rp | |
| Anschlusstyp Austritt: | Rp | |
| Größe des Saugstutzens: | 1 1/2 inch | |
| Größe des Druckanschlusses: | 1 1/2 inch | |
| Grösse Motorflansch: | FT115 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 90LD | |
| Motorbemessungsleistung P2: | 2.2 kW | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 3 x 380-500 V | |
| Bemessungsstrom: | 4.15-3.40 A | |
| Leistungsfaktor Cos phi: | 0.93-0.87 | |
| Nenn-Drehzahl: | 360-4000 1/min | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 98362282 | |
| BEHÄLTER: | ||
| Volumen des Druckbehälters: | 18 l | |
| SONSTIGES: | ||
| Nettogewicht: | 69.9 kg | |
| Bruttogewicht: | 84 kg | |
| Versandvolumen: | 0.6 m³ | |
| Dänische VVS Nr.: | 385551403 | |
| Herkunftsland: | DE | |
| Zolltarif Nr.: | 84137075 |
