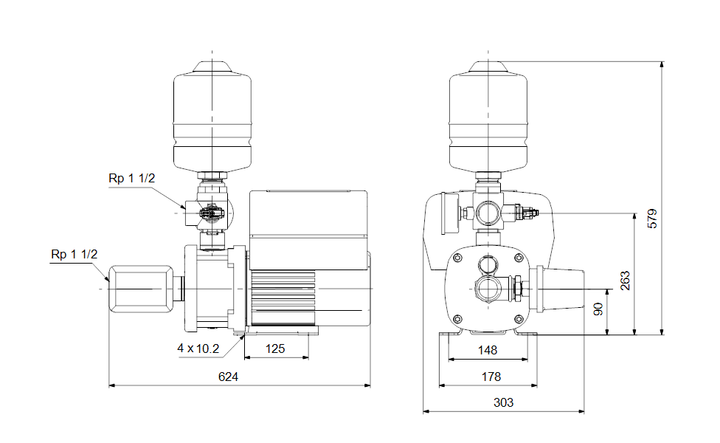

GRUNDFOS Druckerhöhungsanlagen CMBE 10-54 I-U-C-C-G-C Art. 98563731
Artikel-Nr.: 98563731
- Aktuell verfügbar
The Grundfos CMBE booster is a compact booster system for water supply in domestic applications. The integrated speed controller enables the CMBE booster to keep constant pressure in the pipe system. A pressure sensor monitoring changes in the water consumption signals the speed controller to change motor speed to adapt performance to the new state. The CMBE booster is very easy to install. When the system has been connected to the pipes, it is all a matter of inserting the plug into a power supply socket, and the system is operational. The CMBE booster consists of the following:
|
The Grundfos CMBE booster requires no external motor protection. The MGE motor incorporates thermal protection against slow overloading and blocking (IEC 34.11: TP 211).
The Grundfos CMBE booster is mainly used for domestic and light commercial water supply or booster systems.
| NB: | ||
| Suction lift: | maximum 1 m, including inlet pipe pressure loss at a liquid temperature of 20 °C (not self-priming). | |
| ART DER STEUERUNG: | ||
| Type of connector: | Type E/F (CEE7/7) | |
| Frequency converter: | integriert | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 60 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 3868 1/min | |
| Nennförderstrom: | 12.3 m³/h | |
| Nennförderhöhe: | 25.1 m | |
| GLRD Code: | AVBE | |
| Zulassungen: | CE,EAC,CN ROHS EXE,MORO | |
| Trinkwasserzulassungen: | UBA | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Rückschlagventil: | Ja | |
| Hochfahren: | Integrated Frequency converter | |
| Behältervolumen: | 2 l | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Edelstahl | |
| Pumpenmantel: | EN 1.4301 | |
| Pumpengehäuse: | AISI 304 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | AISI 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 55 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Pipe connection standard: | ISO 228-1 | |
| Anschlusstyp Eintritt: | Rp | |
| Anschlusstyp Austritt: | Rp | |
| Größe des Sauganschlusses: | 1 1/2 | |
| Größe des Druckanschlusses: | 1 1/2 | |
| Nenndruckstufe: | PN 10 | |
| ELEKTRISCHE DATEN: | ||
| Rated power - P2: | 1.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 1 x 200-240 V | |
| Maximum current consumption: | 9.10-7.60 A | |
| Nenndrehzahl: | 360-4000 1/min | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Isolationsklasse (IEC 85): | F | |
| Kabellänge: | 1.5 m | |
| Netzstecker: | Schuko-Stecker | |
| SONSTIGES: | ||
| Nettogewicht: | 24.2 kg | |
| Bruttogewicht: | 32.4 kg | |
| Versandvol.: | 0.203 m³ | |
| Herkunftsland: | DE | |
| Zolltarif Nr.: | 84137075 | |
| Environmental approvals: | WEEE |
