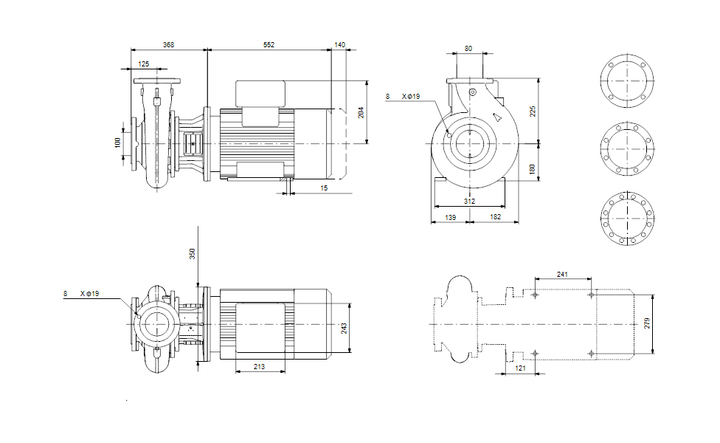

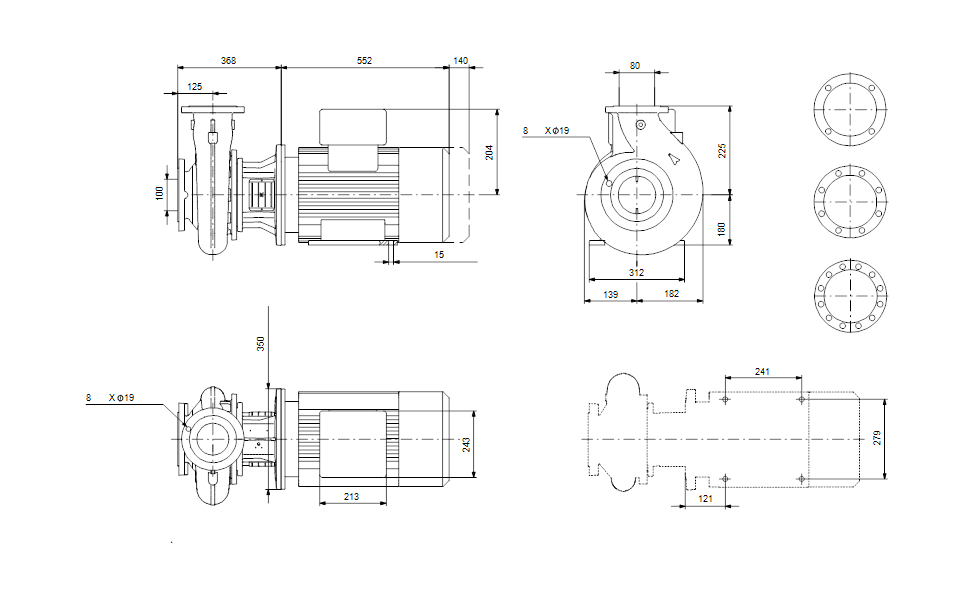

GRUNDFOS Einstufige Blockpumpe NB 80-160/167 Art. 96125118
Artikel-Nr.: 96125118
Teilen via
- Aktuell verfügbar
Technische Daten
NB 80-160/167
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2936 1/min | |
| Nennförderstrom: | 199.4 m³/h | |
| Nennförderhöhe: | 28.3 m | |
| Tatsächlicher Laufraddurchmesser: | 167 mm | |
| Nominal impeller diameter: | 160 | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | BAQE | |
| Secondary shaft seal: | None | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | A48-40 B | |
| Tragring: | Bronze (CuSn10) | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| Welle: | Stainless steel | |
| 1.4301 | ||
| 304 | ||
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Pipe connection standard: | EN 1092-2 | |
| Größe des Saugstutzens: | DN 100 | |
| Größe des Druckanschlusses: | DN 80 | |
| Nenndruckstufe: | PN 16 | |
| Lagerschmierung: | GREASE | |
| Support block (Yes/No): | No | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 180MB | |
| Motorbemessungsleistung P2: | 22 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D/660-690Y V | |
| Bemessungsstrom: | 41,5-38,5/23,8-22,8 A | |
| Anlaufstrom: | 750-890 % | |
| Leistungsfaktor Cos phi: | 0.91-0.89 | |
| Nenn-Drehzahl: | 2930-2940 1/min | |
| Wirkungsgrad: | IE2 91,3% | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 91.3-91.3 % | |
| Motorwirkungsgrad bei 3/4-Last: | 93.0-93.0 % | |
| Motorwirkungsgrad bei halber Last: | 93.5-92.5 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 87460023 | |
| Bearing insulation type N-end: | Steel Bearing | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 185 kg | |
| Bruttogewicht: | 224 kg | |
| Versandvol.: | 0.512 m³ |
