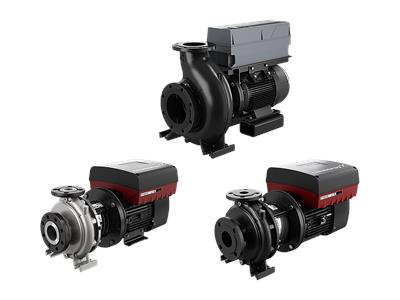

GRUNDFOS Einstufige Blockpumpe NBE 50-200/210 Art. 96539141
Artikel-Nr.: 96539141
- Auf Lager
Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der DIN. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummi-Faltenbalgdichtung mit reduzierter Dichtfläche entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -25 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1400 1/min | |
| Nennförderstrom: | 42.5 m³/h | |
| Nennförderhöhe: | 12 m | |
| Tatsächlicher Laufraddurchmesser: | 210 mm | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | GQQE | |
| Lagerbauweise: | Standardausführung | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-JL1030 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Pipe connection standard: | DIN | |
| Größe des Saugstutzens: | DN 65 | |
| Größe des Druckanschlusses: | DN 50 | |
| Nenndruckstufe: | PN 16 | |
| ELEKTRISCHE DATEN: | ||
| Motorbemessungsleistung P2: | 2.2 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 4.60-3.80 A | |
| Leistungsfaktor Cos phi: | 0.94-0.90 | |
| Nenn-Drehzahl: | 180-1740 1/min | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 84.3 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 87761016 | |
| SONSTIGES: | ||
| Nettogewicht: | 67 kg | |
| Bruttogewicht: | 74 kg | |
| Versandvol.: | 0.184 m³ |
