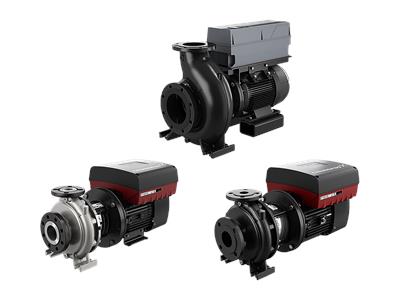

GRUNDFOS Einstufige Blockpumpe NBE 50-250/233 Art. 96539147
Artikel-Nr.: 96539147
Teilen via
- Aktuell verfügbar
Technische Daten
NBE 50-250/233
Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der DIN. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummi-Faltenbalgdichtung mit reduzierter Dichtfläche entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -25 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2910 1/min | |
| Nennförderstrom: | 78 m³/h | |
| Nennförderhöhe: | 61.7 m | |
| Tatsächlicher Laufraddurchmesser: | 233 mm | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | GQQE | |
| Lagerbauweise: | Standardausführung | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-JL1030 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Pipe connection standard: | DIN | |
| Größe des Saugstutzens: | DN 65 | |
| Größe des Druckanschlusses: | DN 50 | |
| Nenndruckstufe: | PN 16 | |
| ELEKTRISCHE DATEN: | ||
| Motorbemessungsleistung P2: | 22 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415 V | |
| Bemessungsstrom: | 42 A | |
| Leistungsfaktor Cos phi: | 0.94 | |
| Nenn-Drehzahl: | 360-2910 1/min | |
| Motorwirkungsgrad bei Vollast: | 85 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP54 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 96078158 | |
| SONSTIGES: | ||
| Nettogewicht: | 270 kg | |
| Bruttogewicht: | 291 kg | |
| Versandvol.: | 0.96 m³ |
