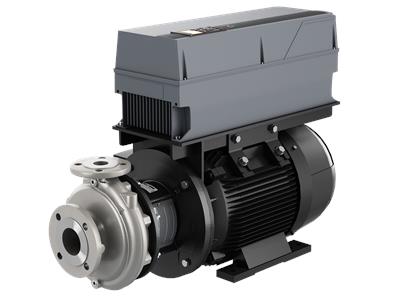

GRUNDFOS Einstufige Blockpumpe NBE 50-250/254 AIAF2IVSBQQVRW1 Art. 92942573
Artikel-Nr.: 92942573
Teilen via
- Aktuell verfügbar
Technische Daten
NBE 50-250/254 AIAF2IVSBQQVRW1
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| Art der Steuerung: | ||
| VFD product number: | 99616823 | |
| Frequency converter: | integriert | |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 30KW | |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK | |
| Drucksensor: | nein | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -10 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2955 1/min | |
| Nennförderstrom: | 91.2 m³/h | |
| Nennförderhöhe: | 74.86 m | |
| Tatsächlicher Laufraddurchmesser: | 254 mm | |
| Nominal impeller diameter: | 250 | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | BQQV | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| Werkstoffe: | ||
| Pumpengehäuse: | Edelstahl | |
| Pumpenmantel: | EN 1.4408 | |
| Pumpengehäuse: | ASTM CF8M | |
| Tragring: | Edelstahl | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4408 | |
| Laufradwerkstoff gemäß ASTM: | ASTM CF8M | |
| Internal pump house coating: | Keine Beschichtung | |
| Welle: | Stainless steel | |
| EN 1.4462 | ||
| SAF 2205 | ||
| Installation: | ||
| Umgebungstemperatur: | -10 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN 1092-1 | |
| Größe des Saugstutzens: | DN 65 | |
| Größe des Druckanschlusses: | DN 50 | |
| Nenndruckstufe: | PN 16 | |
| Lagerschmierung: | Grease | |
| Pump housing with feet: | nein | |
| Support block (Yes/No): | N | |
| Elektrische Daten: | ||
| Motorbemessungsleistung P2: | 30 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 54/31.5 A | |
| Anlaufstrom: | 790 % | |
| Leistungsfaktor Cos phi: | 0.85 | |
| Nenn-Drehzahl: | 2955 1/min | |
| Wirkungsgrad: | IE4 94,5% | |
| IE-Wirkungsgradklasse: | IE4 | |
| Motorwirkungsgrad bei Vollast: | 94.5 % | |
| Motorwirkungsgrad bei 3/4-Last: | 94.8 % | |
| Motorwirkungsgrad bei halber Last: | 94.4 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 92779349 | |
| Bearing insulation type N-end: | COATED RING | |
| Sonstiges: | ||
| Mindesteffizienzindex MEI ≥: | 0.67 | |
| Nettogewicht: | 341 kg | |
| Bruttogewicht: | 422 kg | |
| Versandvol.: | 1.6 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
| Language on pump nameplate: | Brtitisches Englisch | |
