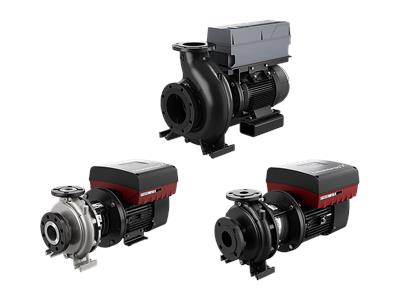

GRUNDFOS Einstufige Blockpumpe NBE 80-250/247 Art. 96539052
Artikel-Nr.: 96539052
- Aktuell verfügbar
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1450 1/min | |
| Nennförderstrom: | 100.5 m³/h | |
| Nennförderhöhe: | 19.4 m | |
| Tatsächlicher Laufraddurchmesser: | 247 mm | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | BAQE | |
| Secondary shaft seal: | None | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | A48-40 B | |
| Tragring: | Hochlegiertes Messing (CuZn34Mn3AI2) | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| Welle: | Stainless steel | |
| 1.4301 | ||
| 304 | ||
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Pipe connection standard: | EN 1092-2 | |
| Größe des Saugstutzens: | DN 100 | |
| Größe des Druckanschlusses: | DN 80 | |
| Nenndruckstufe: | PN 16 | |
| Lagerschmierung: | GREASE | |
| Support block (Yes/No): | No | |
| ELEKTRISCHE DATEN: | ||
| Motorbemessungsleistung P2: | 7.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 14.9-12.0 A | |
| Leistungsfaktor Cos phi: | 0.88-0.80 | |
| Nenn-Drehzahl: | 240-1750 1/min | |
| Wirkungsgrad: | IE3 90,4% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 90.4 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 86906127 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 160 kg | |
| Bruttogewicht: | 182 kg | |
| Versandvol.: | 0.509 m³ | |
