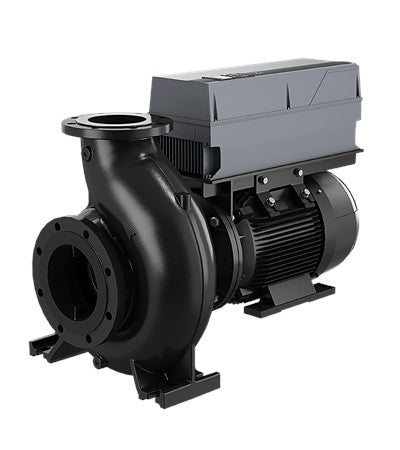

Grundfos Einstufige Blockpumpen NBE 40-315/336 AIAF2AVSBQQVTW1 - Art. 92942098
Artikel-Nr.: 92942098
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 2970 1/min |
| Nennförderstrom | 47.11 m³/h |
| Nennförderhöhe | 130.7 m |
| Tatsächlicher Laufraddurchmesser | 336 mm |
| Laufrad-Nenndurchmesser | 315 |
| GLRD Anordnung | Einfache Gleitringdichtung |
| Gleitringdichtung | BQQV |
| Wellendurchmesser | 32 mm |
| GLRD Code | BQQV |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | A |
| Code Ausführung | A |
| Lagerbauweise | Standardausführung |
| Pumpengehäuse | Grauguss |
| Pumpenmantel | EN-GJL-250 |
| Pumpengehäuse | ASTM class 35 |
| Tragring | Messing |
| Laufradwerkstoff | Grauguss |
| Laufrad | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | V |
| Elastomere GLRD | V |
| Welle | Stainless steel |
| Umgebungstemperatur | -10 .. 50 °C |
| Max. Betriebsdruck | 16 bar |
| Rohranschluss-Standard | EN 1092-2 |
| Größe des Saugstutzens | DN 65 |
| Größe des Druckanschlusses | DN 40 |
| Nenndruckstufe | PN 16 |
| Lagerschmierung | Grease |
| Pumpengehäuse mit Standfuß | ja |
| Stützblock (ja/nein) | N |
| Code für Rohranschluss | F2 |
| Code Anschl. Art | F2 |
| Medientemperaturbereich | -10 .. 90 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Motorbemessungsleistung P2 | 45 kW |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 380-420D/660-725Y V |
| Bemessungsstrom | 80/46.5 A |
| Anlaufstrom | 880 % |
| Leistungsfaktor Cos phi | 0.85 |
| Nenn-Drehzahl | 2970 1/min |
| Wirkungsgrad | IE4 95,0% |
| IE-Wirkungsgradklasse | IE4 |
| Motorwirkungsgrad bei Vollast | 95.0 % |
| Motorwirkungsgrad bei 3/4-Last | 95.0 % |
| Motorwirkungsgrad bei halber Last | 94.4 % |
| Motorpole | 2 |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | PTC |
| Motor - Produktnummer | 92779390 |
| Befestigung nach IEC 34-7 | IM B35 |
| Lagerisolierung-Typ N-Ende | COATED RING |
| VFD-Produktnummer | 99616825 |
| Frequenzumrichter | integriert |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 45KW |
| Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Drucksensor | nein |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 1.6 m³ |
| Herkunftsland | HU |
| Zolltarif Nr. | 84137051 |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch |
