GRUNDFOS Einstufige Inlinepumpe TP 100-190/4 A-F-A-DBUE Art. 96162078
Artikel-Nr.: 96162078
Teilen via
- Aktuell verfügbar
Technische Daten
TP 100-190/4 A-F-A-DBUE

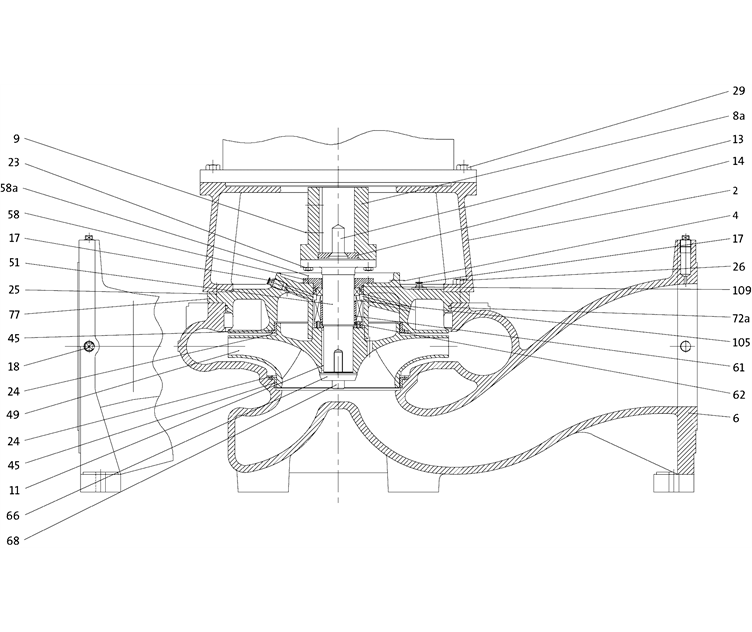

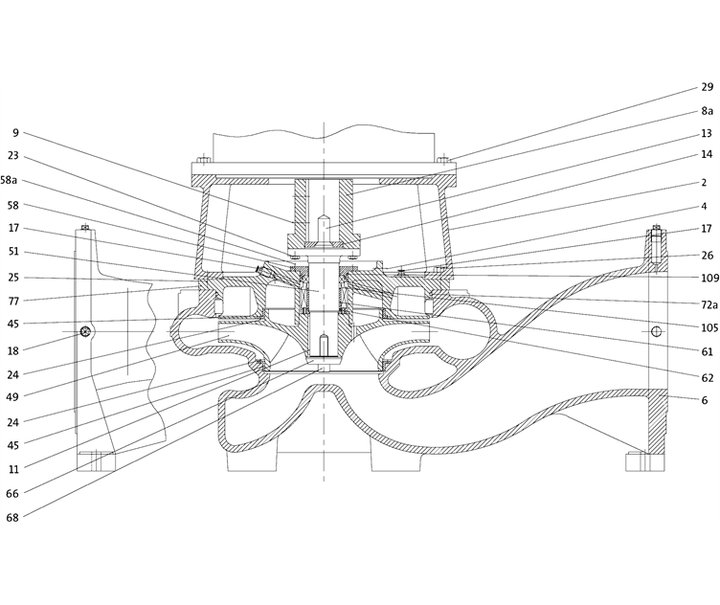

Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 150 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1450 1/min | |
| Nennförderstrom: | 110 m³/h | |
| Nennförderhöhe: | 12 m | |
| Istdurchmesser des Laufrads: | 230 mm | |
| GLRD Code: | DBUE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Sphäroguss | |
| Pumpenmantel: | EN-JS1020 | |
| Pumpengehäuse: | A 395 | |
| Laufradwerkstoff: | Sphäroguss | |
| Laufrad: | EN-JS1030 | |
| Laufradwerkstoff gemäß ASTM: | A 536 60-40-18 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Max. Betriebsdruck: | 25 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 125 / DN 100 | |
| Nenndruckstufe: | PN 25 | |

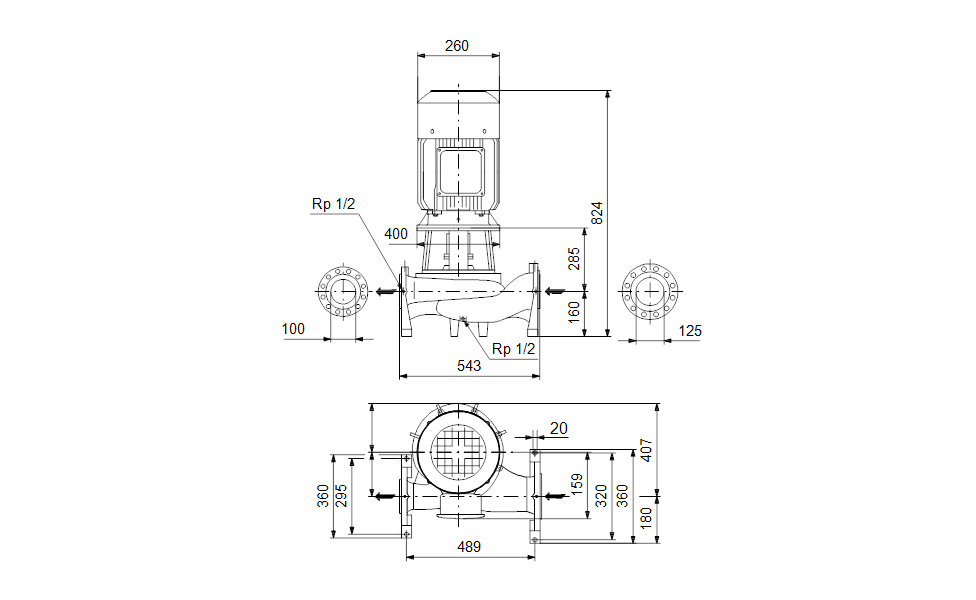

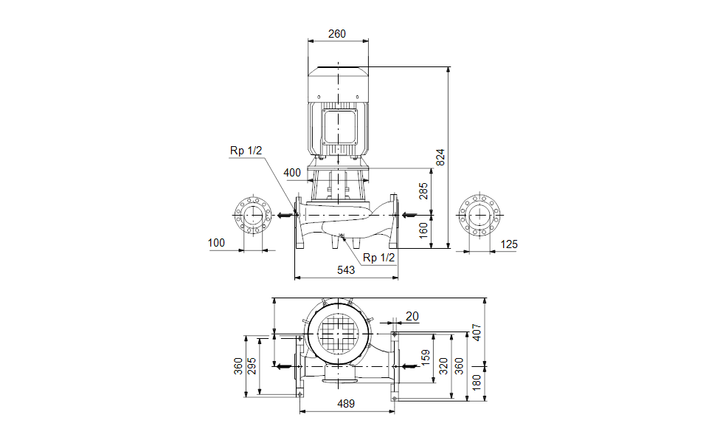

| Port-to-port length: | 543 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 132SB | |
| Motorbemessungsleistung P2: | 5.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D/660-690Y V | |
| Bemessungsstrom: | 11,0-11,0/6,35-6,35 A | |
| Anlaufstrom: | 700-760 % | |
| Leistungsfaktor Cos phi: | 0.86-0.80 | |
| Nenn-Drehzahl: | 1460 1/min | |
| Wirkungsgrad: | IE3 89,6% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 89.6-89.6 % | |
| Motorwirkungsgrad bei 3/4-Last: | 90.3-90.2 % | |
| Motorwirkungsgrad bei halber Last: | 90.4-89.5 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 87370261 | |
| SONSTIGES: | ||
| Nettogewicht: | 215 kg | |
| Bruttogewicht: | 245 kg | |
| Versandvol.: | 0.724 m³ | |
