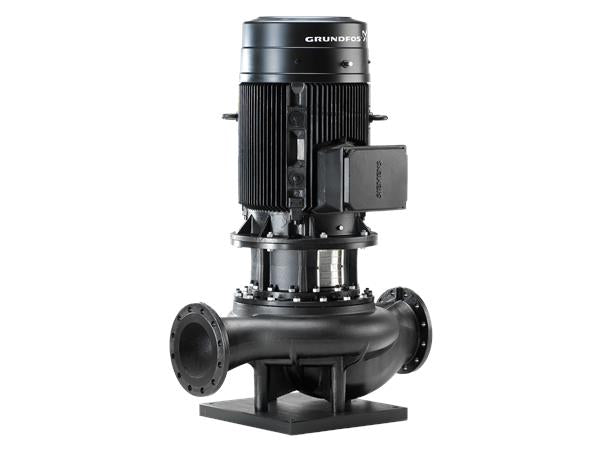

GRUNDFOS Einstufige Inlinepumpe TP 100-480/2 A-F-A-BQQE-RW1 Art. 96109196
Artikel-Nr.: 96109196
Teilen via
- Auf Lager
Technische Daten
TP 100-480/2 A-F-A-BQQE-RW1
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2950 1/min | |
| Nennförderstrom: | 156 m³/h | |
| Nennförderhöhe: | 49.4 m | |
| Tatsächlicher Laufraddurchmesser: | 200 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 55 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 100 | |
| Nenndruckstufe: | PN 16 | |

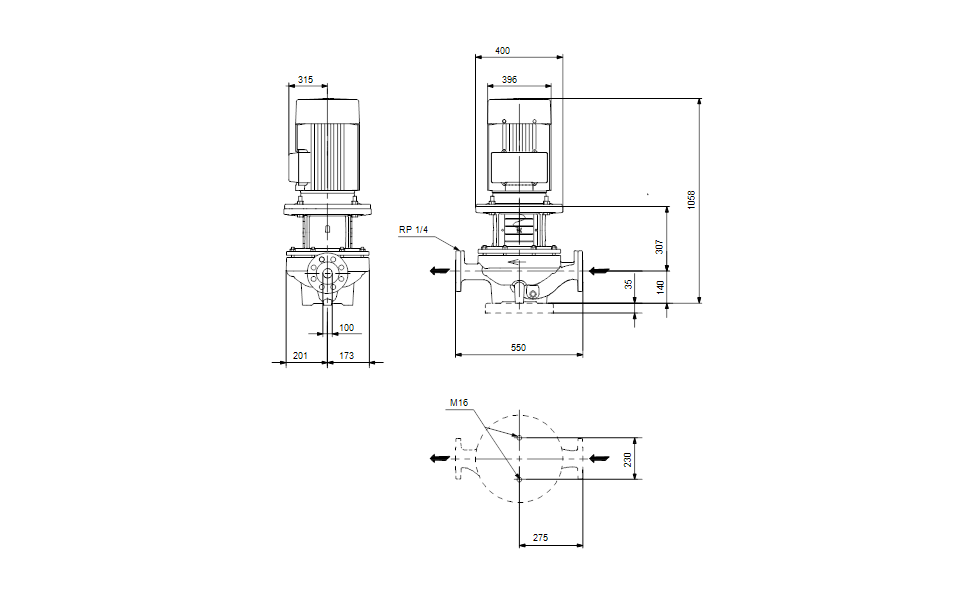

| Port-to-port length: | 550 mm | |
| Grösse Motorflansch: | FF350 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 30 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 53/31 A | |
| Anlaufstrom: | 700-700 % | |
| Leistungsfaktor Cos phi: | 0.87 | |
| Nenn-Drehzahl: | 2955 1/min | |
| Wirkungsgrad: | IE3 93,3% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 93.3-93.3 % | |
| Motorwirkungsgrad bei 3/4-Last: | 93.5-93.5 % | |
| Motorwirkungsgrad bei halber Last: | 92.9-92.9 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99032179 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.65 | |
| Nettogewicht: | 339 kg | |
| Bruttogewicht: | 394 kg | |
| Versandvol.: | 0.771 m³ | |
| Dänische VVS Nr.: | 381706480 | |
| Finische LVI Nr.: | 4616131 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
