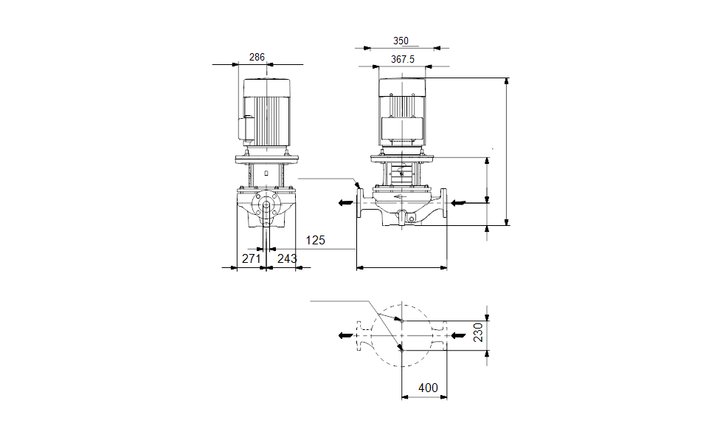

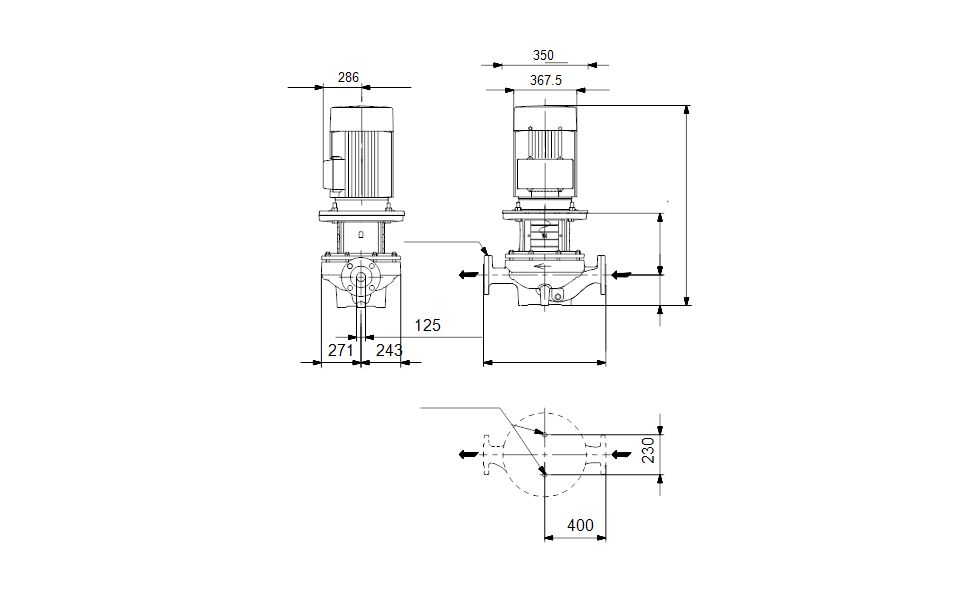

GRUNDFOS Einstufige Inlinepumpe TP 125-360/4 A-F-A-BAQE Art. 96109529
Artikel-Nr.: 96109529
Teilen via
- Aktuell verfügbar
Technische Daten
TP 125-360/4 A-F-A-BAQE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1465 1/min | |
| Nennförderstrom: | 170.7 m³/h | |
| Nennförderhöhe: | 30.5 m | |
| Istdurchmesser des Laufrads: | 316 mm | |
| GLRD Code: | BAQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-JL1030 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 55 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 125 | |
| Nenndruckstufe: | PN 16 | |
| Port-to-port length: | 800 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 22 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 41/24 A | |
| Anlaufstrom: | 680-680 % | |
| Leistungsfaktor Cos phi: | 0.83 | |
| Nenn-Drehzahl: | 1470 1/min | |
| Wirkungsgrad: | IE3 93% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 93-93 % | |
| Motorwirkungsgrad bei 3/4-Last: | 93.6-93.6 % | |
| Motorwirkungsgrad bei halber Last: | 93.6-93.6 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99032118 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.30 | |
| Nettogewicht: | 372 kg | |
| Bruttogewicht: | 467 kg | |
| Versandvol.: | 1.32 m³ | |
