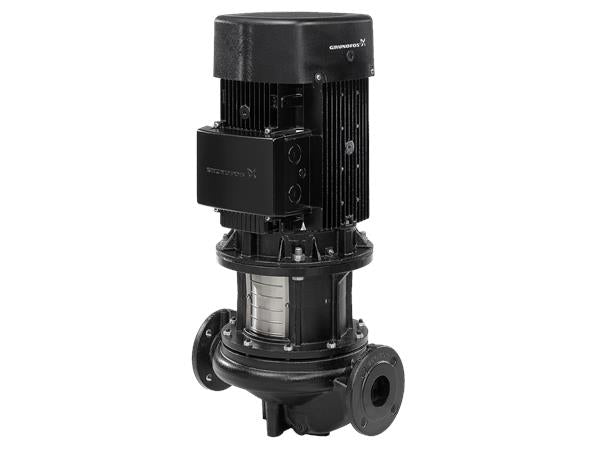

GRUNDFOS Einstufige Inlinepumpe TP 150-60/6 A-F-A-BAQE-IW5 Art. 96109985
Artikel-Nr.: 96109985
Teilen via
- Aktuell verfügbar
Technische Daten
TP 150-60/6 A-F-A-BAQE-IW5
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 970 1/min | |
| Nennförderstrom: | 136 m³/h | |
| Nennförderhöhe: | 4.09 m | |
| Tatsächlicher Laufraddurchmesser: | 200 mm | |
| GLRD Code: | BAQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 55 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 150 | |
| Nenndruckstufe: | PN 16 | |
| Port-to-port length: | 800 mm | |
| Grösse Motorflansch: | FF215 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 2.2 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 5/2.9 A | |
| Anlaufstrom: | 560-560 % | |
| Leistungsfaktor Cos phi: | 0.75 | |
| Nenn-Drehzahl: | 970 1/min | |
| Wirkungsgrad: | IE3 84,3% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 84.3-84.3 % | |
| Motorwirkungsgrad bei 3/4-Last: | 85-85 % | |
| Motorwirkungsgrad bei halber Last: | 83.9-83.9 % | |
| Motorpole: | 6 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 83W12208 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.62 | |
| Nettogewicht: | 232 kg | |
| Bruttogewicht: | 269 kg | |
| Versandvol.: | 0.743 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
