GRUNDFOS Einstufige Inlinepumpe TP 200-620/4 A-F-A-DBUE Art. 96162115
Artikel-Nr.: 96162115
Teilen via
- Auf Lager
Technische Daten
TP 200-620/4 A-F-A-DBUE

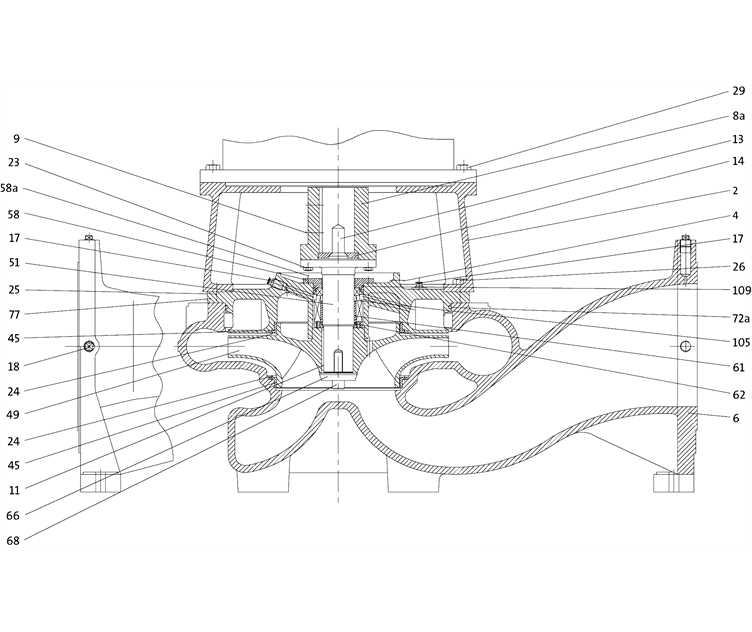

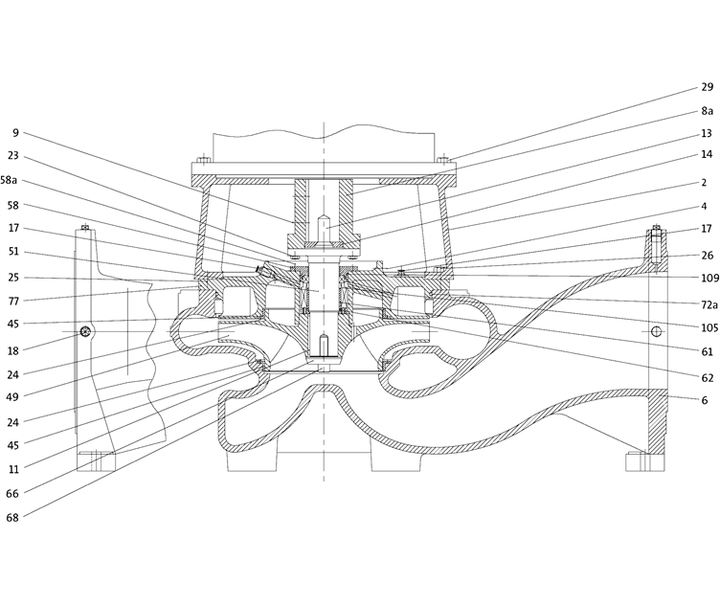

Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 150 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1488 1/min | |
| Nennförderstrom: | 565 m³/h | |
| Nennförderhöhe: | 51 m | |
| Istdurchmesser des Laufrads: | 426 mm | |
| GLRD Code: | DBUE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Sphäroguss | |
| Pumpenmantel: | EN-JS1020 | |
| Pumpengehäuse: | A 395 | |
| Laufradwerkstoff: | Sphäroguss | |
| Laufrad: | EN-JS1030 | |
| Laufradwerkstoff gemäß ASTM: | A 536 60-40-18 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 55 °C | |
| Max. Betriebsdruck: | 25 bar | |
| Anschlusstyp: | DIN | |

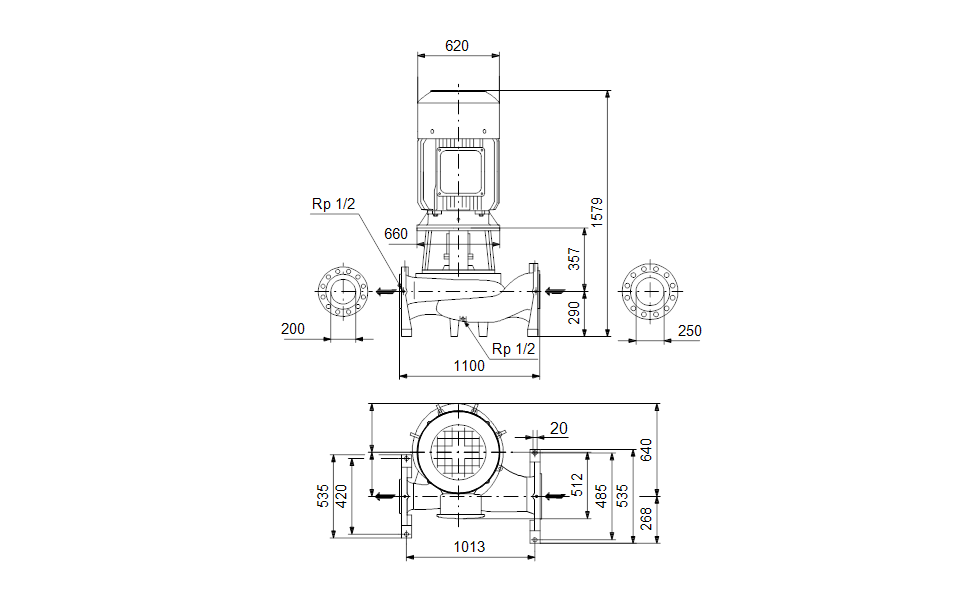

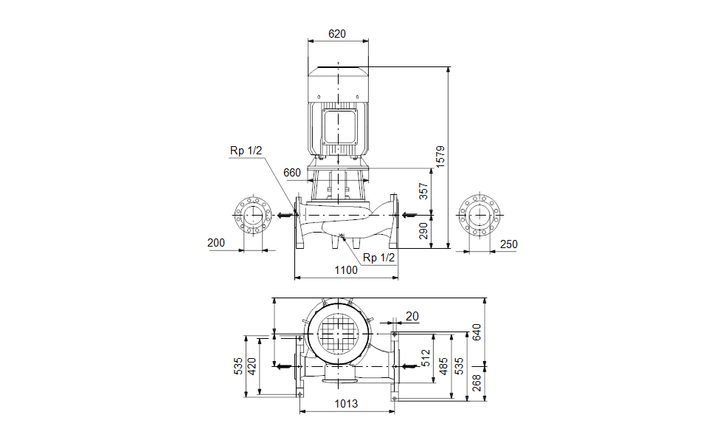

| Anschlussgröße: | DN 250 / DN 200 | |
| Nenndruckstufe: | PN 25 | |
| Port-to-port length: | 1.100 mm mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 110 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 191/111 A | |
| Anlaufstrom: | 680-680 % | |
| Leistungsfaktor Cos phi: | 0.87 | |
| Nenn-Drehzahl: | 1488 1/min | |
| Wirkungsgrad: | IE3 95,4% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 95.4-95.4 % | |
| Motorwirkungsgrad bei 3/4-Last: | 95.8-95.8 % | |
| Motorwirkungsgrad bei halber Last: | 95.5-95.5 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 83V15244 | |
| SONSTIGES: | ||
| Nettogewicht: | 1210 kg | |
| Bruttogewicht: | 1430 kg | |
| Versandvol.: | 4.57 m³ | |
