GRUNDFOS EINSTUFIGE Inlinepumpe TP 25-50/2 A-O-A-BQQE-AW1 Art. 98346587
Artikel-Nr.: 98346587
Teilen via
- Aktuell verfügbar
Technische Daten
TP 25-50/2 A-O-A-BQQE-AW1
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2800 1/min | |
| Nennförderstrom: | 3.72 m³/h | |
| Nennförderhöhe: | 2.7 m | |
| Tatsächlicher Laufraddurchmesser: | 68 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-150 | |
| Pumpengehäuse: | ASTM class 25 | |
| Laufradwerkstoff: | Verbundwerkstoff | |
| Laufrad: | PES+30% GF | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -30 .. 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Max. Druck bei vorgegebener Temperatur: | 10 bar / 120 °C | |
| Anschlusstyp: | G | |
| Anschlussgröße: | DN 25 | |
| Nenndruckstufe: | PN 10 | |

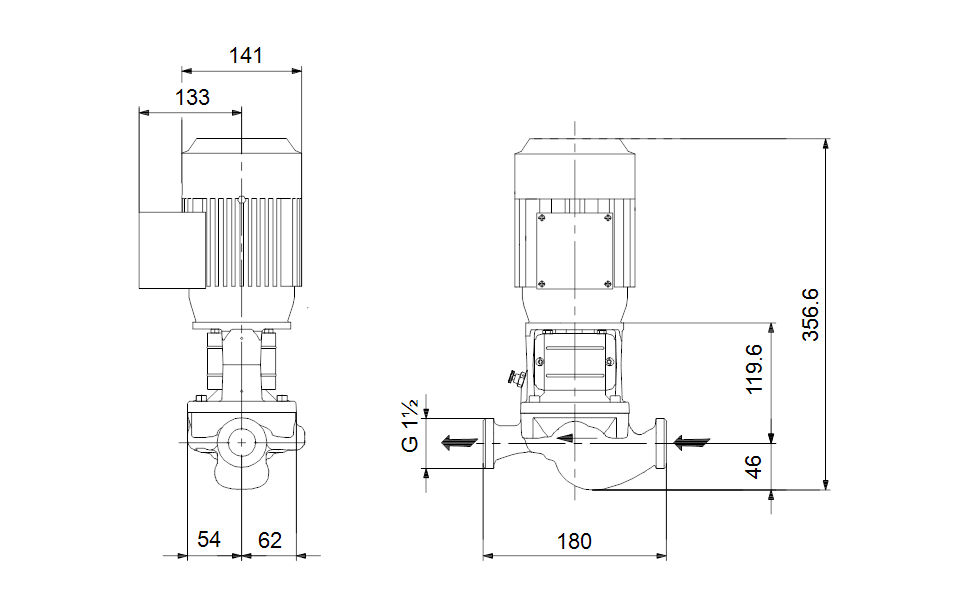

| Port-to-port length: | 180 mm | |
| Grösse Motorflansch: | FT75 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 71A | |
| Motorbemessungsleistung P2: | 0.12 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 1 x 220-230 V | |
| Bemessungsstrom: | 0.93-0.93 A | |
| Anlaufstrom: | 690-720 % | |
| Leistungsfaktor Cos phi: | 0.95-0.92 | |
| Nenn-Drehzahl: | 2910-2920 1/min | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 60.0-60.0 % | |
| Motorwirkungsgrad bei 3/4-Last: | 61.0-58.8 % | |
| Motorwirkungsgrad bei halber Last: | 49.9-48.2 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 92613975 | |
| SONSTIGES: | ||
| Nettogewicht: | 9.4 kg | |
| Bruttogewicht: | 11.4 kg | |
| Versandvol.: | 0.041 m³ | |
| Dänische VVS Nr.: | 381800050 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
