GRUNDFOS Einstufige Inlinepumpe TP 250-390/4 A-F-A-BAQE Art. 96162251
Artikel-Nr.: 96162251
Teilen via
- Aktuell verfügbar
Technische Daten
TP 250-390/4 A-F-A-BAQE

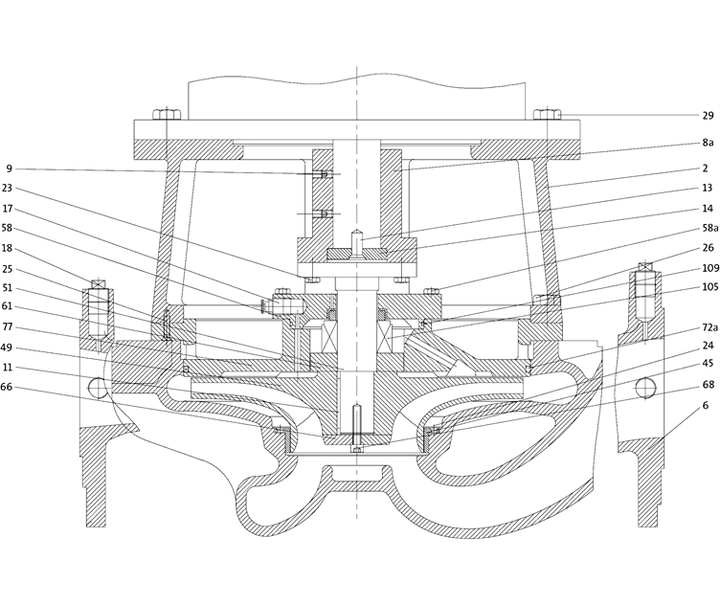

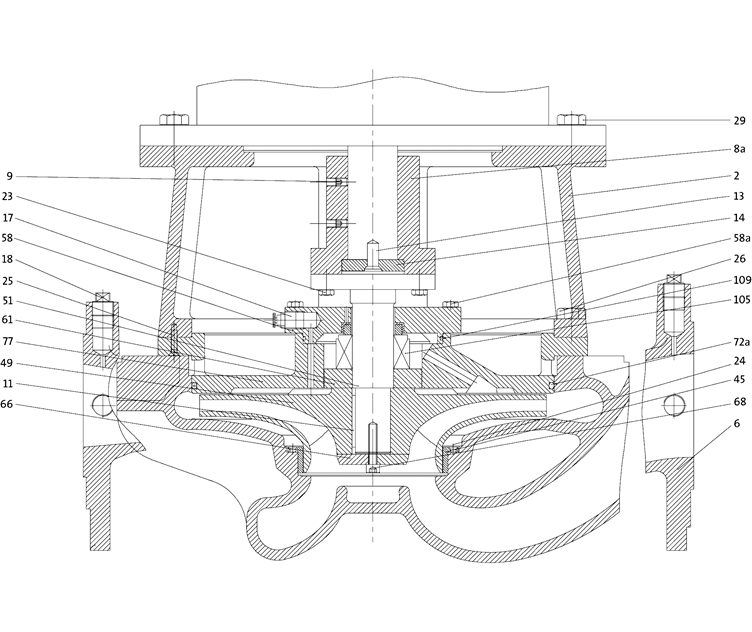

Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 10 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1485 1/min | |
| Nennförderstrom: | 777 m³/h | |
| Nennförderhöhe: | 25.6 m | |
| Istdurchmesser des Laufrads: | 350/342 mm | |
| GLRD Code: | BAQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Sphäroguss | |
| Laufrad: | EN-JS1030 | |
| Laufradwerkstoff gemäß ASTM: | A 536 60-40-18 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 55 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Anschlusstyp: | DIN | |

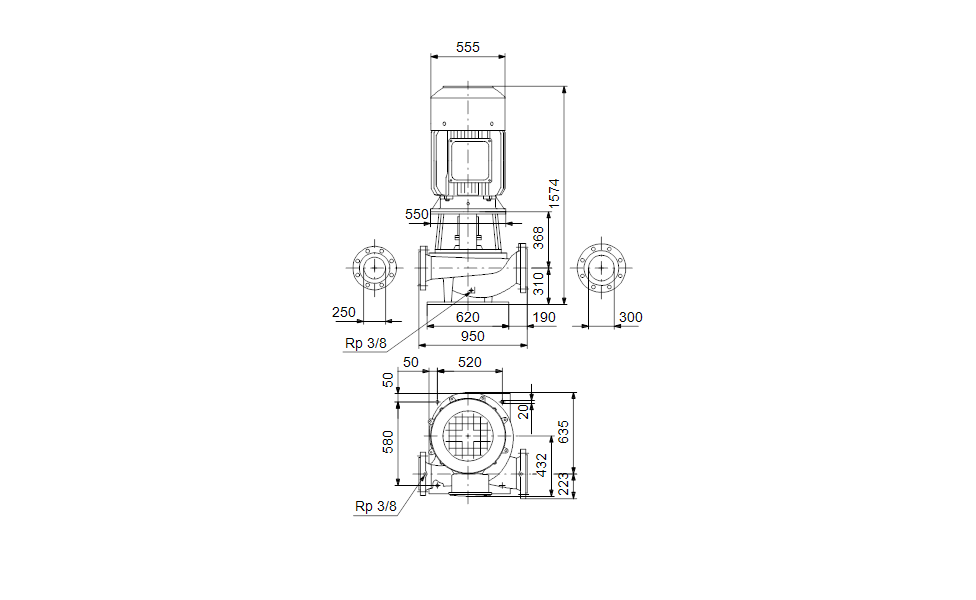

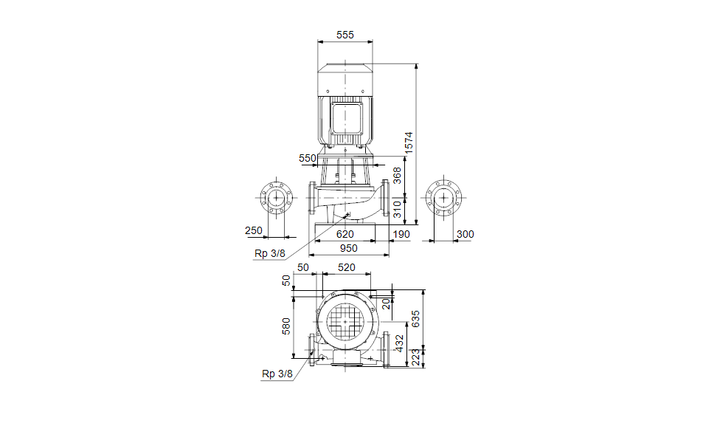

| Anschlussgröße: | DN 300 / DN 250 | |
| Nenndruckstufe: | PN 10 | |
| Port-to-port length: | 950 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 75 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 133/77 A | |
| Anlaufstrom: | 690-690 % | |
| Leistungsfaktor Cos phi: | 0.86 | |
| Nenn-Drehzahl: | 1485 1/min | |
| Wirkungsgrad: | IE3 95% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 95-95 % | |
| Motorwirkungsgrad bei 3/4-Last: | 95.3-95.3 % | |
| Motorwirkungsgrad bei halber Last: | 95-95 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 83V15240 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.48 | |
| Nettogewicht: | 935 kg | |
| Bruttogewicht: | 1120 kg | |
| Versandvol.: | 3.14 m³ | |
