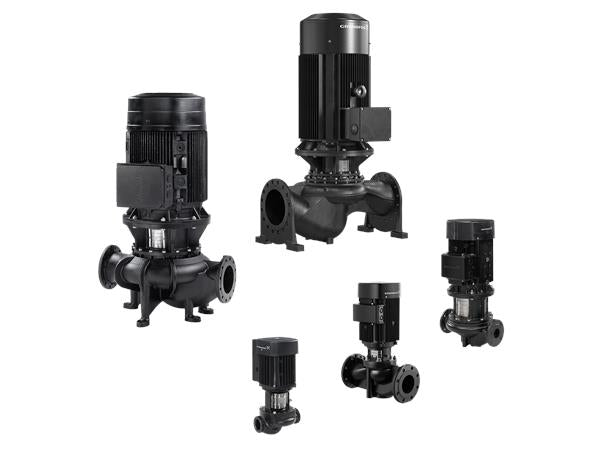

GRUNDFOS Einstufige Inlinepumpe TP 32-50/2 A-O-A-GQQE Art. 96465392
Artikel-Nr.: 96465392
Teilen via
- Aktuell verfügbar
Technische Daten
TP 32-50/2 A-O-A-GQQE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Der Anschluss an die Rohrleitungen erfolgt mit Hilfe von Rohrverschraubungen PN 10 gemäß ISO 228-1. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 90 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2770 1/min | |
| Nennförderstrom: | 6.16 m³/h | |
| Nennförderhöhe: | 3.61 m | |
| GLRD Code: | GQQE | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1030 | |
| Pumpengehäuse: | 30 B | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Anschlusstyp: | UNION | |
| Anschlussgröße: | 2 inch | |
| Nenndruckstufe: | PN 10 | |

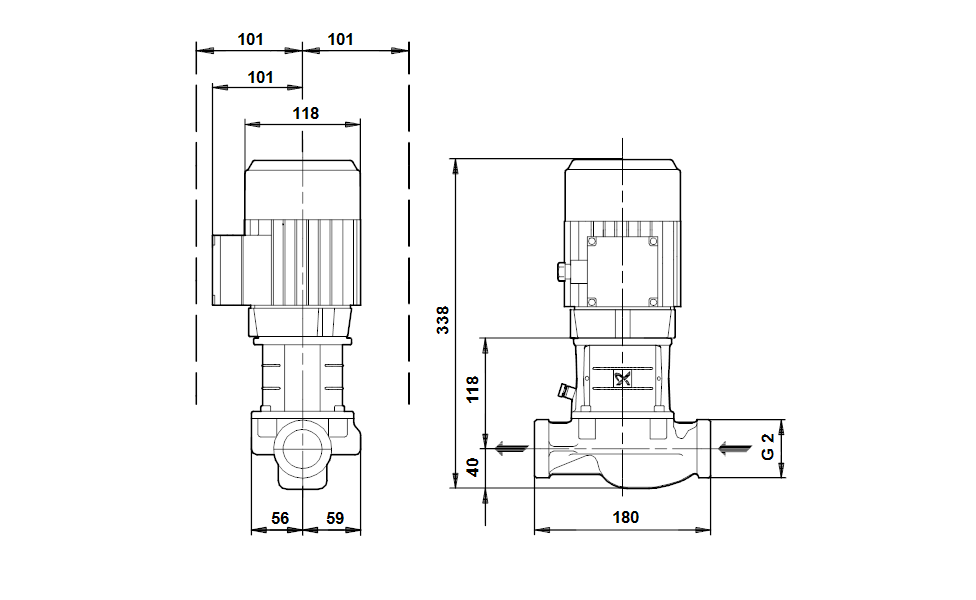

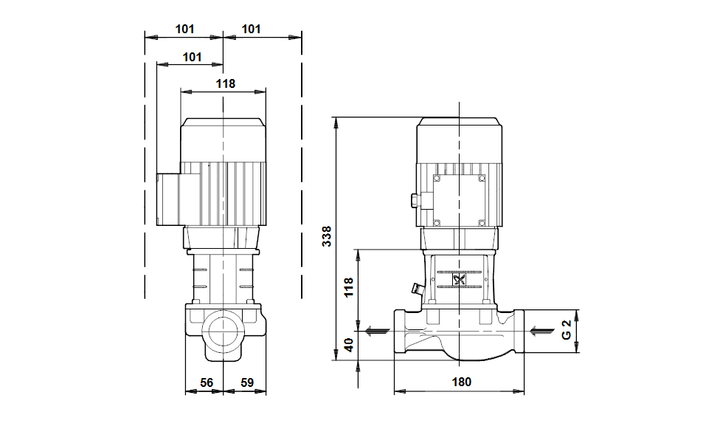

| Port-to-port length: | 180 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 0.12 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 220-240D/380-415Y V | |
| Bemessungsstrom: | 0,64-0,66/0,37-0,38 A | |
| Anlaufstrom: | 450-450 % | |
| Leistungsfaktor Cos phi: | 0.78 | |
| Nenn-Drehzahl: | 2830 1/min | |
| Wirkungsgrad: | IE3 60,8% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 60.8-60.8 % | |
| Motorwirkungsgrad bei 3/4-Last: | 59.4-59.4 % | |
| Motorwirkungsgrad bei halber Last: | 53.7-53.7 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 81602312 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.30 | |
| Nettogewicht: | 8.3 kg | |
| Bruttogewicht: | 9.8 kg | |
| Versandvol.: | 0.04 m³ | |
