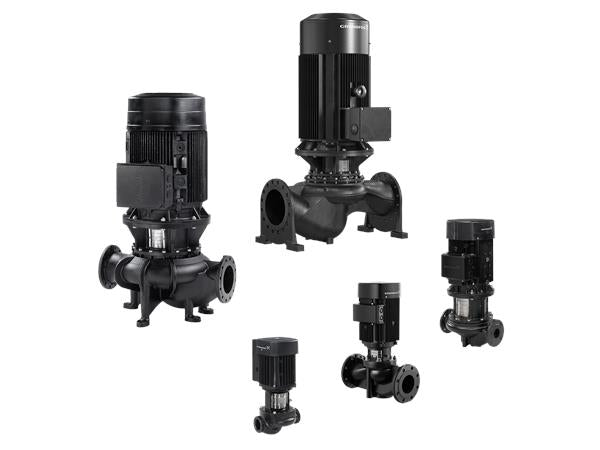

GRUNDFOS Einstufige Inlinepumpe TP 40-90/4 A-F-A-BUBE Art. 96492025
Artikel-Nr.: 96492025
Teilen via
- Aktuell verfügbar
Technische Daten
TP 40-90/4 A-F-A-BUBE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 140 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1370 1/min | |
| Nennförderstrom: | 6 m³/h | |
| Nennförderhöhe: | 5.1 m | |
| Istdurchmesser des Laufrads: | 145 mm | |
| GLRD Code: | BUBE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 40 | |
| Nenndruckstufe: | PN 16 | |

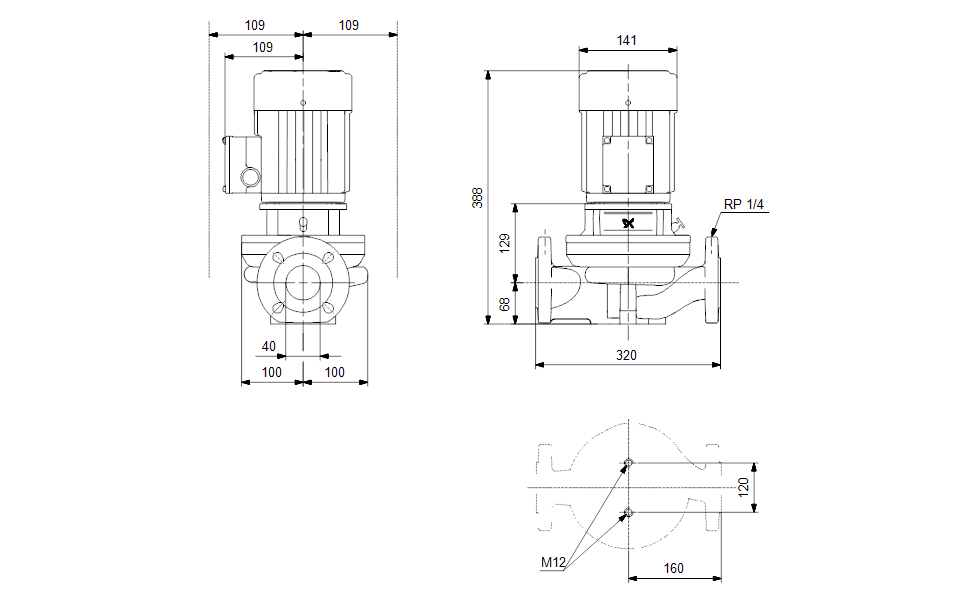

| Port-to-port length: | 320 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 71A | |
| Motorbemessungsleistung P2: | 0.25 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 220-240D/380-415Y V | |
| Bemessungsstrom: | 1.48/0.85 A | |
| Anlaufstrom: | 400-440 % | |
| Leistungsfaktor Cos phi: | 0.75-0.65 | |
| Nenn-Drehzahl: | 1400-1420 1/min | |
| Wirkungsgrad: | 61,5% - 68,5% | |
| Motorwirkungsgrad bei Vollast: | 61.5-68.5 % | |
| Motorwirkungsgrad bei 3/4-Last: | 70-62.1 % | |
| Motorwirkungsgrad bei halber Last: | 63.9-53.2 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 86805101 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 25.2 kg | |
| Bruttogewicht: | 27.7 kg | |
| Versandvol.: | 0.06 m³ | |
