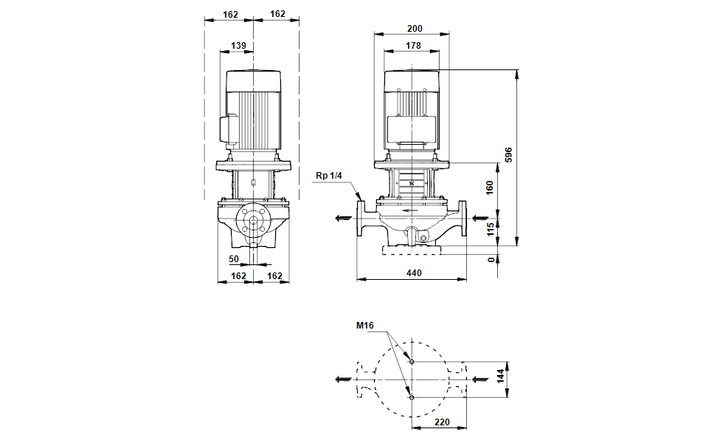

GRUNDFOS Einstufige Inlinepumpe TP 50-130/4 A-F-A-BAQE Art. 96384258
Teilen via
- Auf Lager
Technische Daten
TP 50-130/4 A-F-A-BAQE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
FÖRDERMEDIUM: | ||
Medientemperaturbereich: | 0 .. 120 °C | |
TECHNISCHE DATEN: | ||
Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1445 1/min | |
Nennförderstrom: | 20.1 m³/h | |
Nennförderhöhe: | 10.4 m | |
Istdurchmesser des Laufrads: | 200 mm | |
GLRD Code: | BAQE | |
ISO Abnahmekl.: | ISO9906:2012 3B | |
WERKSTOFFE: | ||
Pumpengehäuse: | Grauguss | |
Pumpenmantel: | EN-JL1040 | |
Pumpengehäuse: | A48-40 B | |
Laufradwerkstoff: | Grauguss | |
Laufrad: | EN-JL1030 | |
Laufradwerkstoff gemäß ASTM: | A48-30 B | |
INSTALLATION: | ||
Umgebungstemperatur: | -30 .. 40 °C | |
Max. Betriebsdruck: | 16 bar | |
Anschlusstyp: | DIN | |
Anschlussgröße: | DN 50 | |
Nenndruckstufe: | PN 16 | |

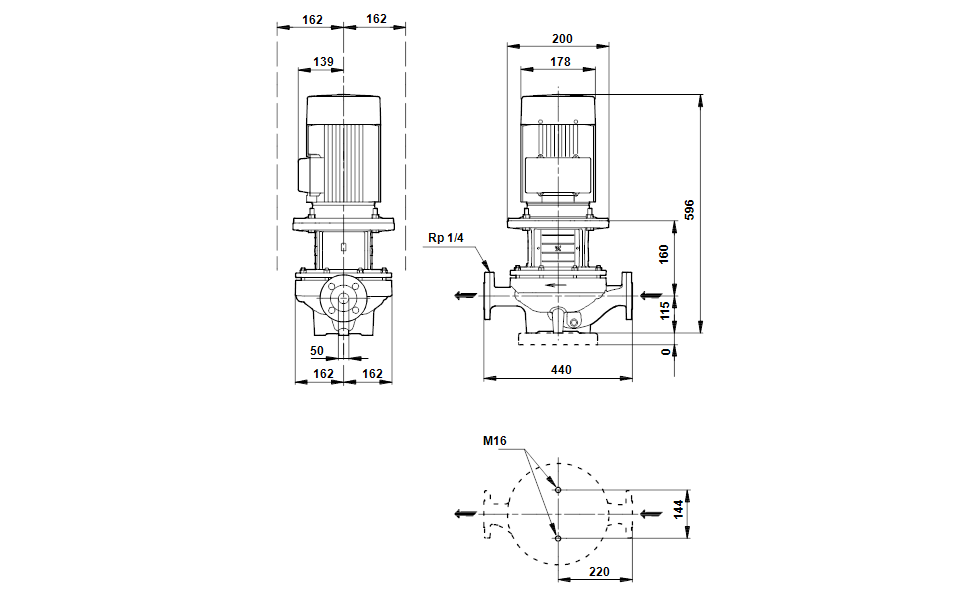

Port-to-port length: | 440 mm | |
ELEKTRISCHE DATEN: | ||
Bauart des Motors: | 90LB | |
Motorbemessungsleistung P2: | 1.1 kW | |
Netzfrequenz: | 50 Hz | |
Bemessungsspannung: | 1 x 220-230 V | |
Bemessungsstrom: | 7 A | |
Anlaufstrom: | 390 % | |
Leistungsfaktor Cos phi: | 0.96 | |
Nenn-Drehzahl: | 1420-1430 1/min | |
Motorwirkungsgrad bei Vollast: | 75-76 % | |
Motorpole: | 4 | |
Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
Wärmeklasse (IEC 85): | F | |
Motor - Produktnummer: | 87200343 | |
SONSTIGES: | ||
Mindesteffizienzindex MEI ≥: | 0.39 | |
Nettogewicht: | 68 kg | |
Bruttogewicht: | 82 kg | |
Versandvol.: | 0.39 m³ | |
