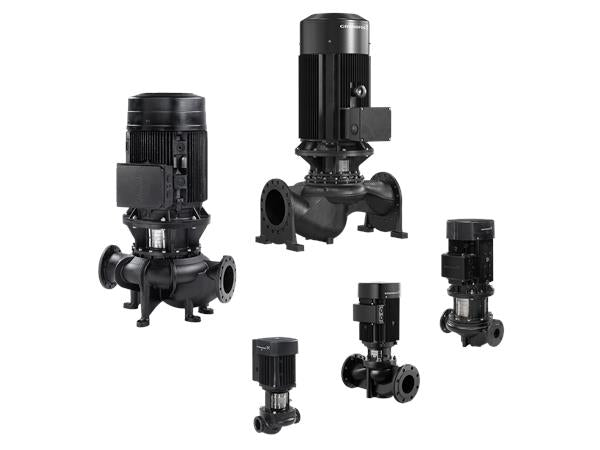

GRUNDFOS Einstufige Inlinepumpe TP 80-60/4 AI-F-A-RUUE Art. 96438842
Artikel-Nr.: 96438842
Teilen via
- Aktuell verfügbar
Technische Daten
TP 80-60/4 AI-F-A-RUUE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 60 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1420 1/min | |
| Nennförderstrom: | 39.1 m³/h | |
| Nennförderhöhe: | 4.97 m | |
| Istdurchmesser des Laufrads: | 133 mm | |
| GLRD Code: | RUUE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 6 bar | |
| Anschlusstyp: | DIN | |

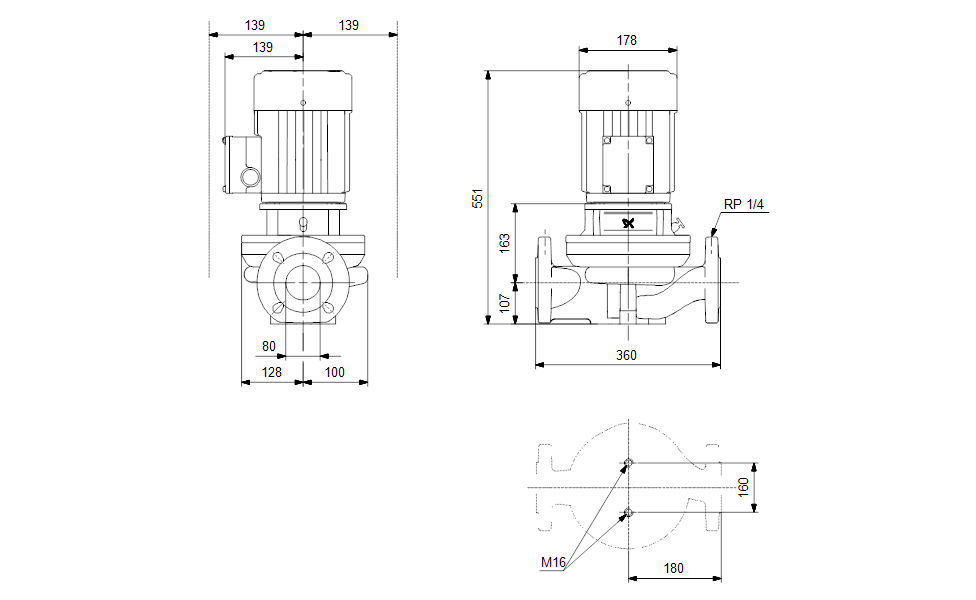

| Anschlussgröße: | DN 80 | |
| Nenndruckstufe: | PN 6 | |
| Port-to-port length: | 360 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 90SA | |
| Motorbemessungsleistung P2: | 0.75 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 1 x 220-230 V | |
| Bemessungsstrom: | 5.45 A | |
| Anlaufstrom: | 320 % | |
| Leistungsfaktor Cos phi: | 0.96 | |
| Nenn-Drehzahl: | 1390-1410 1/min | |
| Motorwirkungsgrad bei Vollast: | 71-70 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 86215704 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 47 kg | |
| Bruttogewicht: | 52.9 kg | |
| Versandvol.: | 0.16 m³ | |
