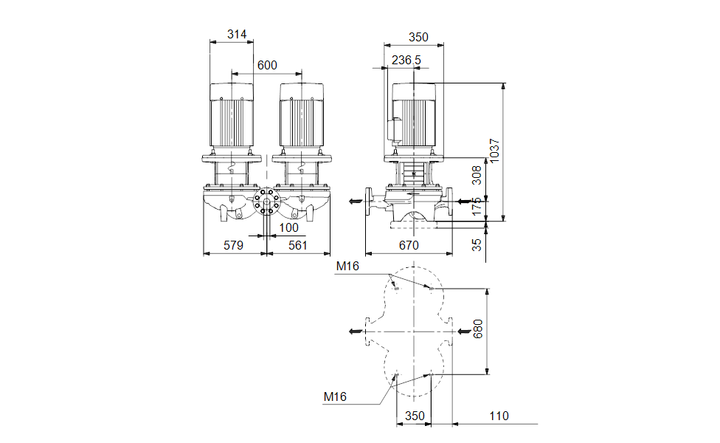

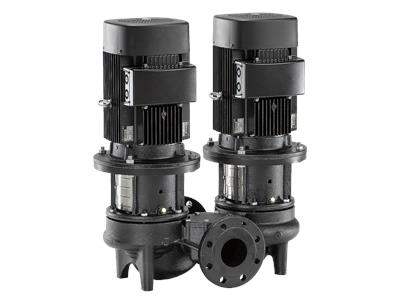

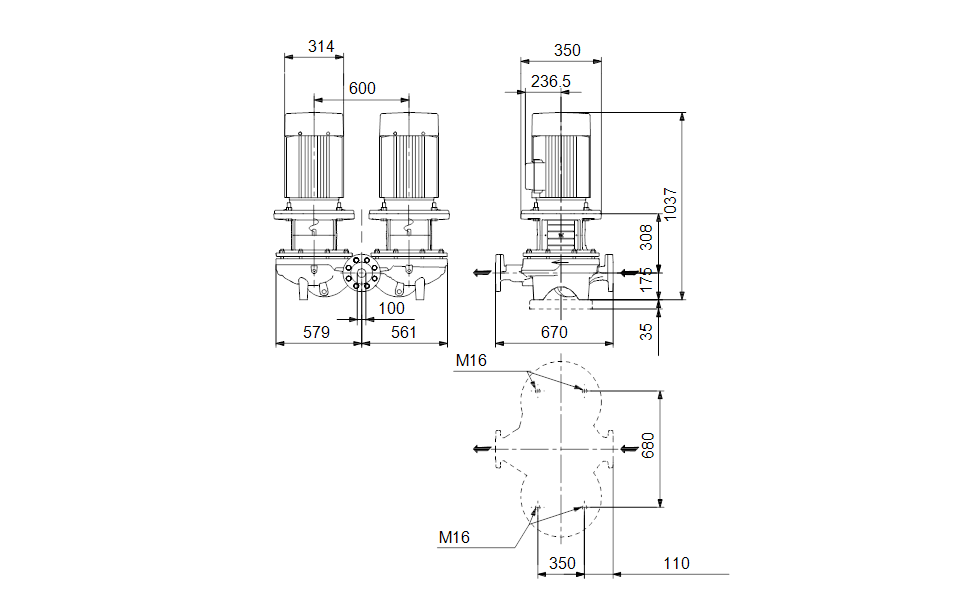

GRUNDFOS Einstufige Inlinepumpe TPD 100-330/4 A-F-A-BAQE-OW3 Art. 96109354
Artikel-Nr.: 96109354
Teilen via
- Aktuell verfügbar
Technische Daten
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1460 1/min | |
| Nennförderstrom: | 124 m³/h | |
| Nennförderhöhe: | 26.5 m | |
| Tatsächlicher Laufraddurchmesser: | 299 mm | |
| GLRD Code: | BAQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 55 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 100 | |
| Nenndruckstufe: | PN 16 | |
| Port-to-port length: | 670 mm | |
| Grösse Motorflansch: | FF300 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 15 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 28.5/16.6 A | |
| Anlaufstrom: | 850-850 % | |
| Leistungsfaktor Cos phi: | 0.82 | |
| Nenn-Drehzahl: | 1475 1/min | |
| Wirkungsgrad: | IE3 92,1% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 92.1-92.1 % | |
| Motorwirkungsgrad bei 3/4-Last: | 92.3-92.3 % | |
| Motorwirkungsgrad bei halber Last: | 91.5-91.5 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99032114 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.69 | |
| Nettogewicht: | 537 kg | |
| Bruttogewicht: | 600 kg | |
| Versandvol.: | 1.87 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137065 | |
