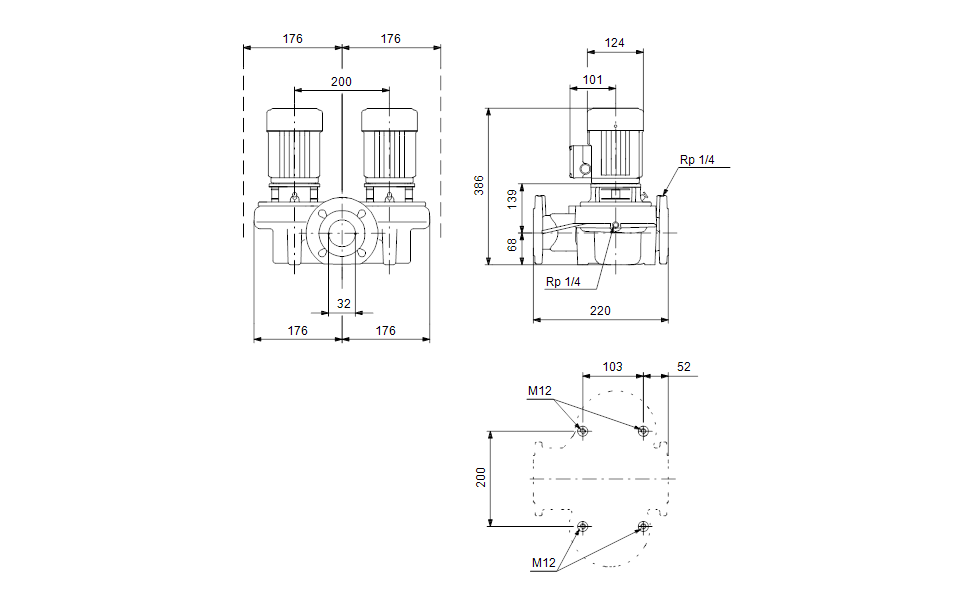

GRUNDFOS Einstufige Inlinepumpe TPD 32-60/2 A-F-A-RUUE Art. 96438984
Artikel-Nr.: 96438984
- Aktuell verfügbar
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6/10 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 60 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2890 1/min | |
| Nennförderstrom: | 6.5 m³/h | |
| Nennförderhöhe: | 4 m | |
| Istdurchmesser des Laufrads: | 64 mm | |
| GLRD Code: | RUUE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 32 | |
| Nenndruckstufe: | PN 6/10 | |
| Port-to-port length: | 220 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 0.25 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 220-240D/380-415Y V | |
| Bemessungsstrom: | 1.63/0.94 A | |
| Leistungsfaktor Cos phi: | 0.66 | |
| Nenn-Drehzahl: | 2800-2850 1/min | |
| Wirkungsgrad: | IE1 58,2% | |
| IE-Wirkungsgradklasse: | IE1 | |
| Motorwirkungsgrad bei Vollast: | 58.2-58.2 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 81602314 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.56 | |
| Nettogewicht: | 37.1 kg | |
| Bruttogewicht: | 40.2 kg | |
| Versandvol.: | 0.08 m³ | |
