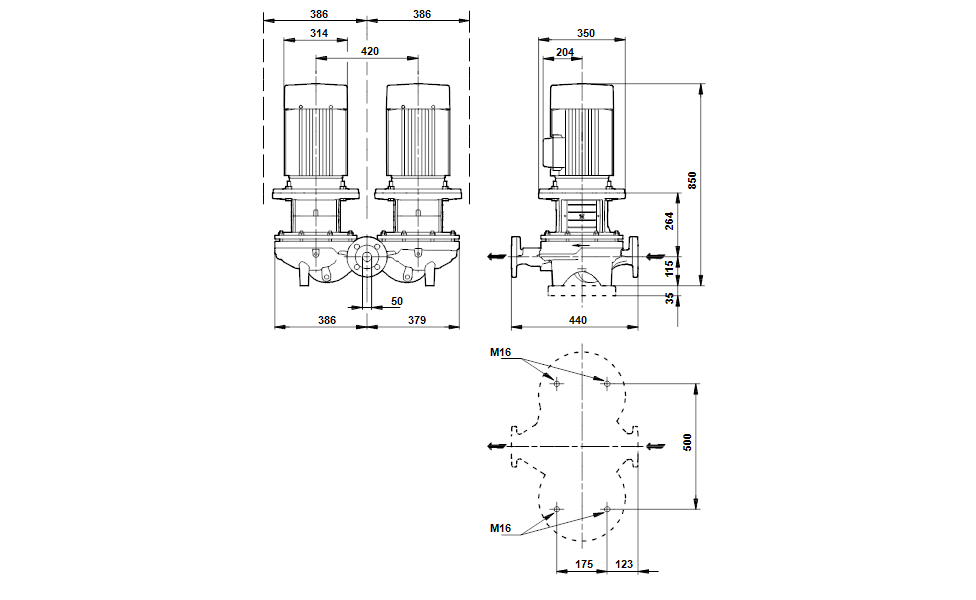

GRUNDFOS Einstufige Inlinepumpe TPD 50-570/2 A-F-A-BAQE Art. 96087236
Artikel-Nr.: 96087236
- Aktuell verfügbar
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2930 1/min | |
| Nennförderstrom: | 46.2 m³/h | |
| Nennförderhöhe: | 39 m | |
| Istdurchmesser des Laufrads: | 210 mm | |
| GLRD Code: | BAQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-JL1030 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 50 | |
| Nenndruckstufe: | PN 16 | |
| Port-to-port length: | 440 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 160MB | |
| Motorbemessungsleistung P2: | 11 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D/660-690Y V | |
| Bemessungsstrom: | 20,8-19,8/12,0-11,8 A | |
| Anlaufstrom: | 660-780 % | |
| Leistungsfaktor Cos phi: | 0.88-0.84 | |
| Nenn-Drehzahl: | 2940-2950 1/min | |
| Wirkungsgrad: | IE3 91,2% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 91.2-91.2 % | |
| Motorwirkungsgrad bei 3/4-Last: | 91.8-91.8 % | |
| Motorwirkungsgrad bei halber Last: | 91.3-91.2 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 87420021 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.20 | |
| Nettogewicht: | 308 kg | |
| Bruttogewicht: | 332 kg | |
| Versandvol.: | 0.64 m³ | |
