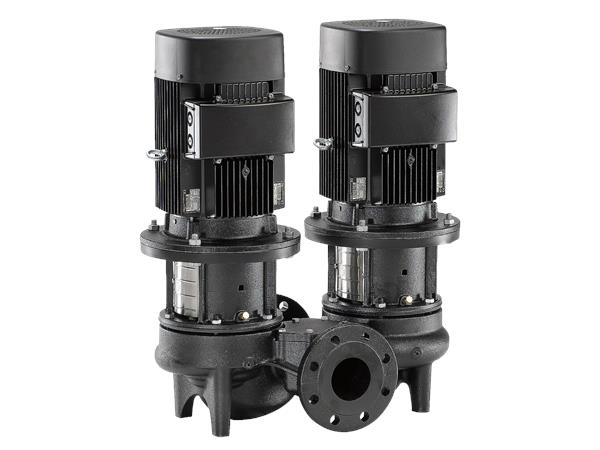

GRUNDFOS Einstufige Inlinepumpe TPD 65-130/4 A-F-A-BQQE-HW3 Art. 96087479
Artikel-Nr.: 96087479
- Auf Lager
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1445 1/min | |
| Nennförderstrom: | 28 m³/h | |
| Nennförderhöhe: | 10.1 m | |
| Tatsächlicher Laufraddurchmesser: | 190 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 55 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 65 | |
| Nenndruckstufe: | PN 16 | |

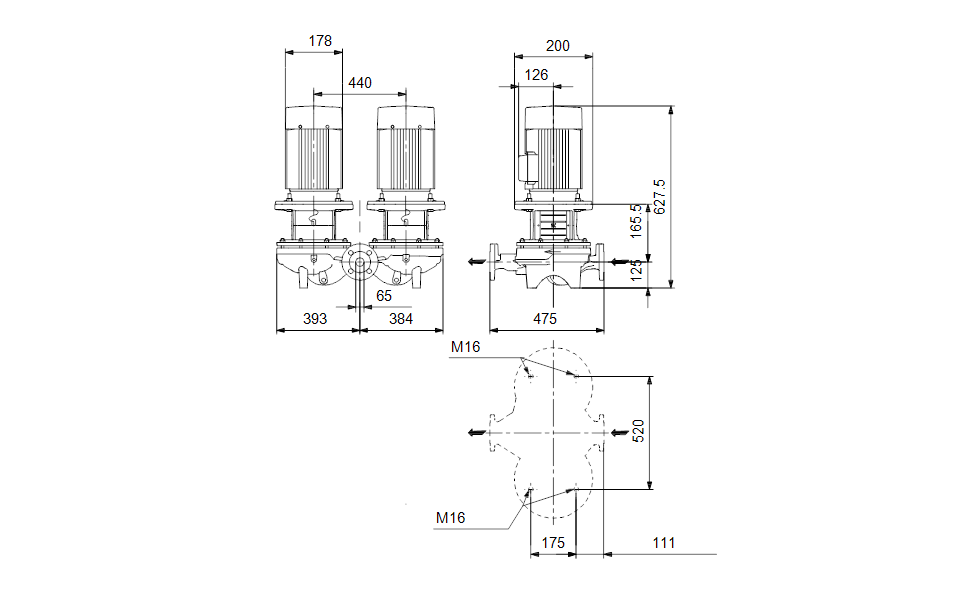

| Port-to-port length: | 475 mm | |
| Grösse Motorflansch: | FF165 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 1.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 220-240D/380-420Y V | |
| Bemessungsstrom: | 5.5/3.15 A | |
| Anlaufstrom: | 730-730 % | |
| Leistungsfaktor Cos phi: | 0.8 | |
| Nenn-Drehzahl: | 1445 1/min | |
| Wirkungsgrad: | IE3 85,3% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 85.3-85.3 % | |
| Motorwirkungsgrad bei 3/4-Last: | 86-86 % | |
| Motorwirkungsgrad bei halber Last: | 85.2-85.2 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 83V02206 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 116 kg | |
| Bruttogewicht: | 136 kg | |
| Versandvol.: | 0.518 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137065 | |
